آلات الطحن والخراطة ذات المحاور الخمسة: كيف تعمل، وما يمكنها فعله، ومتى تستحق الاستثمار

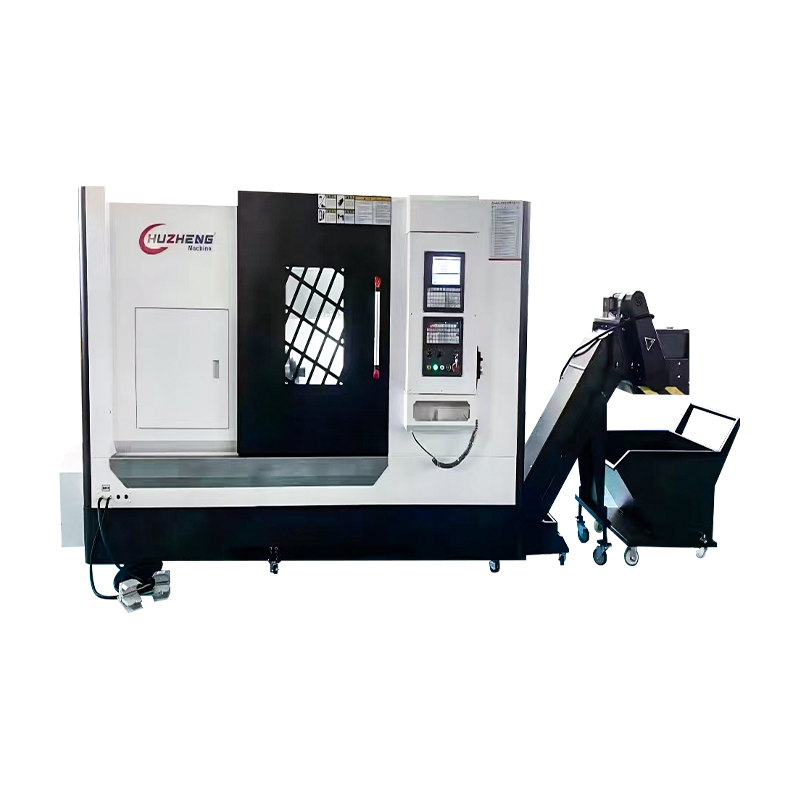

ما هي آلة الطحن والخراطة ذات المحاور الخمسة - ولماذا تغير ما هو ممكن

أ آلة الطحن والخراطة ذات خمسة محاور عبارة عن أداة آلية متعددة المهام تجمع بين القدرة الكاملة لمركز تصنيع خماسي المحاور — تحديد محيطي متزامن عبر ثلاثة محاور خطية (X، Y، Z) ومحورين دوارين (عادةً A وB، أو B وC) — مع عمود دوران قادر على تدوير قطعة العمل لعمليات الخراطة التقليدية والصعبة. والنتيجة هي آلة واحدة يمكنها إنتاج أي شكل هندسي تقريبًا يمكن لمصمم الأجزاء تحديده: الأسطح المنحوتة ذات الشكل الحر، والتجاويف ذات الزوايا المركبة، وميزات التقطيع، والأقطار الدائرية، والخيوط، والتصنيع الأمامي والخلفي الكامل، كل ذلك دون إزالة الجزء من التثبيت الأولي.

كانت مراكز التصنيع ثلاثية المحاور ومخارط CNC بمثابة العمود الفقري للتصنيع الدقيق لعقود من الزمن، ولا تزال مناسبة للأجزاء البسيطة هندسيًا. ولكن مع ازدياد تعقيد تصميمات المنتجات - مدفوعة بمتطلبات الوزن الخفيف في مجال الطيران والسيارات، والتصغير في الأجهزة الطبية، وتحسين الأداء في معدات الطاقة - فقد زاد عدد الإعدادات المطلوبة لإكمال جزء ما على الأجهزة التقليدية إلى ثلاثة أو أربعة أو خمسة أو أكثر. يقدم كل إعداد خطأ موضعي، ومعالجة المخاطر، ووقت عدم القطع. تعمل آلة الدوران ذات خمسة محاور على تقليص هذا التسلسل إلى مشبك واحد، مما يؤدي إلى القضاء على الأخطاء المتراكمة وتقصير الوقت الإجمالي من المواد الخام إلى الجزء النهائي بشكل كبير.

تُعرف فئة الماكينات بعدة أسماء في الصناعة - مركز تشغيل الطاحونة خماسي المحاور، ومركز تشغيل الطاحونة الدوارة، ومركز الخراطة متعدد المحاور، والماكينة متعددة المهام ذات 5 محاور - تشير جميعها إلى نفس القدرة الأساسية: تكامل الطحن بعدد المحاور العالية مع الخراطة في منصة واحدة. تشمل الشركات الرائدة في مجال تصنيع الأدوات الآلية التي تقدم منصات في هذه الفئة DMG Mori (سلسلة CMX وCTX)، وMazak (سلسلة Integrex)، وOkuma (سلسلة Multus)، وIndex، وWFL Millturn Technologies، وHermle، وتتميز كل منها بهندسة ماكينات مميزة تناسب أحجام قطع العمل المختلفة، وأحجام الإنتاج، ومتطلبات الصناعة.

شرح المحاور الخمسة: ما يساهم به كل محور في القدرة على التصنيع

إن فهم ما يفعله كل محور في آلة دوران مطحنة ذات خمسة محاور - وما هي القدرة الإضافية التي يضيفها كل محور دوار عبر تكوين أبسط - يعد أمرًا ضروريًا لتقييم ما إذا كانت آلة معينة تتوافق مع متطلبات الإنتاج. تؤدي إضافة المحاور إلى زيادة القدرة ولكنها تزيد أيضًا من تعقيد البرمجة وتكلفة الماكينة ومستوى المهارة المطلوبة لتشغيل الماكينة بفعالية. يجب تبرير قرار تحديد إمكانية 5 محاور بدلاً من 3 أو 2 أو 4 محاور من خلال ميزات الجزء المحدد التي تتطلب ذلك.

X وY وZ: المحاور الخطية الثلاثة

تحدد المحاور الخطية الثلاثة غلاف العمل الديكارتي للآلة - الحجم المادي الذي يمكن أن تصل فيه أداة القطع إلى أي نقطة. يتحكم انتقال المحور X في الوصول الجانبي عبر قاعدة الماكينة؛ تحدد حركة المحور Z عمق وصول القطع على طول محور المغزل الرئيسي؛ يتيح انتقال المحور Y الطحن خارج خط الوسط أعلى وأسفل خط وسط الجزء. في آلة الدوران، يكون المحور Y مهمًا بشكل خاص لأنه هو ما يفصل الماكينة عن مخرطة CNC أبسط مع أدوات حية - بدون انتقال المحور Y، تكون الميزات خارج المركز مثل التجاويف اللامركزية، وفتحات المفاتيح المتوازية، والثقوب المحفورة ذات الإزاحة القطرية إما مستحيلة أو تتطلب حلولاً إبداعية وغير دقيقة باستخدام دوران المحور C مع تحديد موضع المحور X.

المحور ب: مغزل الطحن المائل

المحور B الموجود في آلة دوران المطحنة ذات خمسة محاور هو محور دوار يعمل على إمالة مغزل الطحن في المستوى X-Z - عادةً من خلال نطاق يتراوح من -30 درجة إلى 210 درجة أو ما شابه ذلك، اعتمادًا على تصميم الماكينة. إن إمكانية الإمالة هذه هي الميزة التي تتيح تحديد الخطوط الكنتورية المتزامنة بخمسة محاور على منصة الدوران. باستخدام المحور B، يمكن لأداة القطع الاقتراب من أي سطح لقطعة العمل من أي زاوية داخل الغلاف الهندسي للماكينة، مما يتيح حفر ثقب بزاوية مركبة، والطحن السفلي، وتصنيع شفرة المكره، وتحديد ملامح ريشة التوربين، وتحديد السطح الحر الذي يتطلب من محور الأداة تغيير الاتجاه بشكل مستمر بالنسبة لسطح قطعة العمل أثناء القطع. يسمح المحور B أيضًا بفهرسة مغزل الطحن إلى الوضع الأفقي لعمليات الخراطة - يتم تثبيت أداة الخراطة بشكل فعال بزاوية دقيقة بالنسبة إلى مغزل قطعة العمل الدوارة، مما يتيح الدوران القوي وتحويل الخيط باستخدام نظام الدفع القوي لمغزل الطحن.

المحور C: المغزل الدوار كمحور لتحديد المواقع

المحور C هو المحور الدوار لمحور دوران قطعة العمل الرئيسية، وهو قابل للبرمجة كمحور كامل لتحديد المواقع وتحديد الخطوط باستخدام الحاسب الآلي بدلاً من مجرد محرك دوار مستمر. لعمليات الدوران، يقوم المحور C بتحريك قطعة العمل بسرعة المغزل المطلوبة. بالنسبة لعمليات الطحن والحفر، يقوم المحور C بفهرسة قطعة العمل إلى أي موضع زاوي - مما يؤدي إلى تسجيل فتحة متقاطعة لعلاقة زاويّة محددة مع زاوية مسطحة، أو وضع دائرة ثقب الترباس، أو توجيه مسار مفتاح إلى مرجع خيط. في الطحن المتزامن خماسي المحاور، يمكن استخدام المحور C كمحور محيطي منسق مع إمالة المحور B للميزات الحلزونية للماكينة، وملامح الكامة الأسطوانية، والمزامير الحلزونية على الأجزاء الدوارة - وهي العمليات التي تتطلب حركة متزامنة لكل من اتجاه الأداة ودوران قطعة العمل.

تكوينات الماكينة: كيف يتم تنظيم مراكز دوران الطاحونة ذات المحاور الخمسة

يتم تصنيع آلات الطحن والخراطة ذات خمسة محاور في العديد من التكوينات الهيكلية التي تعكس الأساليب المختلفة لتحقيق حركات المحور المطلوبة، وسعة قطعة العمل، والصلابة، وإمكانية الوصول. ينتج عن كل تكوين تنازلات مختلفة بين الصلابة، ومغلف العمل، وإخلاء الرقاقة، وبصمة الماكينة. يساعد فهم هذه الاختلافات المعمارية المشترين على مطابقة منصة الماكينة مع نطاق حجم الجزء المحدد وبيئة الإنتاج التي يخططون لها.

محور الدوران الأفقي مع رأس الطحن ذو المحور B

التكوين الأكثر شيوعًا لمراكز دوران المطحنة ذات الخمسة محاور المتوسطة إلى الكبيرة يضع محور دوران قطعة العمل الرئيسية أفقيًا - مثل مخرطة CNC التقليدية - مع مغزل طحن منفصل مثبت على رأس دوار للمحور B على عمود الماكينة. يقوم عمود الدوران بتدوير قطعة العمل لعمليات الدوران بينما يميل رأس الطحن لإجراء طحن متعدد المحاور. يتعامل هذا التكوين مع أوسع نطاق من أعمال العمود والظرف ويستفيد من إخلاء الرقائق أفقيًا - حيث تتساقط الرقائق بعيدًا عن قطعة العمل بفعل الجاذبية، مما يقلل من خطر إعادة القطع والتلف الحراري. تعد الآلات بهذا التكوين من Mazak (Integrex i-series)، وOkuma (Multus B)، وDMG Mori (CTX beta TC) هي المنصات الأكثر انتشارًا في مجال الهندسة الدقيقة وتصنيع مكونات الطيران.

مراكز دوران الطاحونة مع عمود دوران فرعي وبرج سفلي

تشتمل العديد من منصات الدوران ذات الخمسة محاور على مغزل فرعي ثانٍ يلتقط الجزء من المغزل الرئيسي بعد اكتمال المعالجة الأمامية ويقدم الوجه الخلفي للمعالجة الخلفية المتزامنة أو المتسلسلة. يوفر البرج السفلي أدوات إضافية ثابتة ومدفوعة للعمليات المتزامنة - تتميز ماكينات مغزل الطحن ذات المحور B العلوي بجزء واحد بينما يقوم البرج السفلي في نفس الوقت بإجراء الدوران أو الحفر على قطر مختلف. إن قدرة القطع المتزامنة متعددة الأدوات هذه هي ما يتيح أقصر أوقات دورات ممكنة للأجزاء المعقدة وهي معيار التكوين للإنتاج بكميات كبيرة لمكونات الطيران والطاقة المعقدة حيث يؤدي معدل استخدام الماكينة ووقت الدورة إلى دفع تكلفة الوحدة بشكل مباشر.

ماكينات تحويل الأرضية والمطحنة العملاقة

بالنسبة لقطع العمل الكبيرة جدًا - أعمدة توليد الطاقة، والمكونات الهيكلية الفضائية الكبيرة، وأجسام صمامات النفط والغاز، ومكونات توربينات الرياح - توفر ماكينات الدوران ذات خمسة محاور من النوع الأرضي وجسر الرافعة غلاف العمل والصلابة الهيكلية المطلوبة. تتخصص شركة WFL Millturn Technologies في هذا القطاع، وتنتج آلات قادرة على تصنيع أعمدة يصل طولها إلى 5 أمتار وقطرها متر واحد مع قدرة طحن كاملة ذات 5 محاور. غالبًا ما تتضمن هذه الآلات مغازل طحن متعددة، ووحدات حفر عميقة، وأنظمة قياس أثناء العملية مدمجة في هيكل الماكينة، مما يتيح التشغيل الكامل للأجزاء التي قد تتطلب ورشة ماكينات مخصصة وآلات متخصصة متعددة في نهج التصنيع التقليدي.

الصناعات والأجزاء التي تعتمد على الآلات ذات الدوران الخماسي المحاور

أصبحت آلات الطحن والخراطة ذات المحاور الخمسة لا غنى عنها في الصناعات التي يتقارب فيها تعقيد الأجزاء، وصعوبة المواد، ومتطلبات دقة الأبعاد، والضغط الاقتصادي لتقليل الإعدادات. تمثل القطاعات التالية غالبية تركيبات آلات الدوران ذات المحاور الخمسة في جميع أنحاء العالم، وتوضح أنواع الأجزاء التي تنتجها بدقة سبب تبرير التكنولوجيا على البدائل الأبسط.

أerospace: Structural Components and Rotating Parts

أerospace is the largest single market for five-axis mill-turn machines. Turbine engine shafts, blisks (bladed disks), impellers, structural fittings, and landing gear components combine turned bearing journals, milled aerodynamic profiles, drilled cooling passages, and compound-angle features in titanium, Inconel, and high-strength aluminum alloys that are difficult to machine and produce expensive scrap when errors occur. A single blisk — an integrally bladed rotor disk that replaces a conventional bladed disk assembly — requires 5-axis simultaneous contouring to machine the complex three-dimensional blade profiles between adjacent blades, combined with turning of the hub bore and rim. Only a five-axis mill-turn machine can complete this component in a manageable number of setups while maintaining the positional tolerances between blade form and hub datum that the engine design requires.

تصنيع الأجهزة الطبية

تمثل زراعة العظام والأدوات الجراحية ومكونات زراعة الأسنان بعضًا من أكثر قطع العمل تطلبًا في التصنيع الدقيق. تجمع مكونات زراعة الورك والركبة المصنوعة من التيتانيوم بين أسطح محامل كروية مصقولة للغاية (تتطلب تحديد 5 محاور لتحقيق الدقة الهندسية اللازمة لوظيفة المفصل)، والتجويف المستدق وتناقص مورس (الميزات المحولة)، وهياكل تثبيت العظام (تقطيعات سفلية مطحونة وأسطح مزخرفة). من المعروف أن سبائك التيتانيوم الطبية Ti-6Al-4V يصعب تصنيعها - فهي تتصلب بسرعة، وتوصيل الحرارة بشكل سيء إلى الشريحة، وتنتج حواف مدمجة في أدوات القطع. إن إكمال عملية زرع العظام المصنوعة من التيتانيوم في إعداد واحد أو اثنين على آلة دوران مطحنة ذات خمسة محاور بدلاً من أربعة أو خمسة إعدادات عبر آلات متعددة يقلل بشكل كبير من إجمالي تعرض الجزء للتعامل مع الضرر وزحف الأبعاد، ويبسط وثائق التتبع التي تتطلبها المعايير التنظيمية للأجهزة الطبية.

النفط والغاز: أجسام الصمامات وأدوات قاع البئر

تتميز أجسام صمامات الضغط العالي، وتجميعات الخنق، وأدوات الحفر في قاع البئر، والمكونات المتعددة تحت سطح البحر في قطاع النفط والغاز بقطع عمل كبيرة وثقيلة من سبائك مقاومة للتآكل (دوبلكس غير القابل للصدأ، Inconel 625، 17-4PH) مع هندسة التجويف الداخلي المعقدة، وممرات المنافذ الزاوية، وأسطح الجلوس المغطاة بدقة. تتطلب تكوينات المنافذ غير المتماثلة والتجاويف المتقاطعة ذات الزوايا في هذه المكونات إمكانية إمالة المحور B للحفر والطحن الاستيفاء بزوايا مركبة - وهي ميزات يستحيل تحقيقها بدون إمكانية الدوران المطحنة ذات 5 محاور، وقد تتطلب بخلاف ذلك أدوات رقص مخصصة وتسلسلات متعددة الإعداد تؤدي إلى حدوث خطأ غير مقبول في تحديد المواقع في أسطح الختم الحرجة.

الطاقة وتوليد الطاقة

يتم إنتاج عجلات ضاغط توربينات الغاز، وحلقات شفرات التوربينات البخارية، ودفاعات المضخة، وأعمدة دوار المولدات بكميات منخفضة من السبائك الفائقة التي يصعب تصنيعها والمطروقات ذات القطر الكبير التي تمثل قيمة مادية هائلة لكل قطعة عمل. إن الحالة الاقتصادية لتصنيع الآلات ذات خمسة محاور في هذا القطاع مدفوعة بالقيمة المادية بدلاً من الحجم - قد يمثل تزوير قرص توربيني واحد من طراز Inconel 718 ما يتراوح بين 50000 إلى 200000 دولار من تكلفة المواد قبل بدء أي عملية تصنيع. يؤدي إكمال قطعة العمل هذه في إعداد واحد أو اثنين على منصة دوران طاحونة خماسية المحاور أثبتت كفاءتها إلى التخلص من مخاطر تغيير مرجع الإسناد التي تحدث عند نقل تشكيل كبير وثقيل ومكلف بين آلات وتركيبات متعددة، مما يجعل التكلفة المتميزة للماكينة يمكن تبريرها بسهولة من خلال تقليل مخاطر الخردة وإعادة العمل.

المواصفات الرئيسية التي تحدد قدرة آلة الدوران ذات المحاور الخمسة

يتطلب اختيار آلة طحن وخراطة ذات خمسة محاور تقييم مجموعة مواصفات أكثر ثراءً من تلك الخاصة بمركز تصنيع مستقل أو مخرطة CNC. تتفاعل المواصفات - لا يمكن للآلة ذات غلاف الدوران الكبير ولكن نطاق المحور B المحدود آلة ميزات الزاوية المركبة، والآلة ذات الدقة الكنتورية المتزامنة الممتازة ذات 5 محاور ولكن عزم دوران المغزل غير الكافي لا يمكنها إجراء تخشين إنتاجي للمطروقات الكبيرة. يغطي الجدول التالي المعلمات المهمة وما تعنيه بالنسبة للقدرة العملية للآلة.

يعد التعويض الحراري أحد معلمات المواصفات التي لا تظهر بشكل بارز في منشورات المبيعات ولكن لها تأثير كبير على قدرة الماكينة على الحفاظ على دقة تحديد الموضع أثناء نوبة الإنتاج الكاملة. أثناء تسخين الماكينة من خلال دوران المغزل، ونشاط محرك المحور، وقطع الحرارة، يتوسع هيكل الماكينة حراريًا في أنماط معقدة وغير موحدة تعمل على تغيير موضع طرف الأداة بالنسبة إلى قطعة العمل بعدة ميكرومترات. تشتمل ماكينات الدوران ذات خمسة محاور عالية الأداء على أنظمة تعويض حراري شاملة - باستخدام مستشعرات درجة الحرارة الموزعة عبر هيكل الماكينة، جنبًا إلى جنب مع خوارزميات التعويض المضمنة في التحكم CNC - التي تعمل على تصحيح مواضع المحاور بشكل مستمر للحفاظ على دقة المعايرة بغض النظر عن الحالة الحرارية. بالنسبة للأجزاء الطبية والفضائية الدقيقة ذات التفاوتات التي تزيد عن ±10 ميكرومتر، يعد التحقق من فعالية نظام التعويض الحراري أثناء اختبار قبول المصنع في دورة عمل الإنتاج الكاملة خطوة أساسية قبل قبول تسليم الماكينة.

استراتيجيات برمجة CAM لتصنيع الآلات ذات خمسة محاور

تعد برمجة آلة طحن وخراطة ذات خمسة محاور أكثر تعقيدًا بشكل ملحوظ من برمجة مركز تصنيع ثلاثي المحاور أو مخرطة CNC بشكل مستقل، ويزداد التعقيد عندما تكون الخطوط الكنتورية المتزامنة ذات 5 محاور، والعمليات المتزامنة متعددة المغزل، وتسلسلات نقل أجزاء المغزل الفرعي كلها موجودة في نفس البرنامج. تتطلب البرمجة الفعالة كلاً من برامج CAM القادرة والمبرمجين ذوي الفهم العميق لحركيات الآلة، واستراتيجيات مسار الأدوات الخاصة بالعمل الدوراني ذي 5 محاور، وهندسة الاصطدام للآلة في كل تكوين محور.

اختيار برامج CAM وجودة ما بعد المعالج

تشتمل أنظمة CAM ذات القدرة الناضجة على تشغيل الطاحونة ذات 5 محاور على Mastercam Mill-Turn، وSiemens NX CAM، وHypermill Turn Mill، وSolidCAM iMachining، وDelcam PowerMill (الآن Autodesk). إن جودة ما بعد المعالج - وحدة البرنامج التي تترجم مسارات أدوات CAM إلى كود G خاص بالجهاز - لا تقل أهمية عن نظام CAM نفسه. يمكن للمعالج اللاحق الذي تم تكوينه بشكل سيئ لآلة دوران مطحنة ذات 5 محاور أن ينتج تعليمات برمجية يتم تنفيذها بشكل صحيح في محاكاة CAM ولكنه يتسبب في قيام CNC الخاص بالجهاز بتنفيذ إمالة المحور B في اتجاه دوران مختلف عن المتوقع، أو يفشل في التعامل مع التحويل الحركي بشكل صحيح في مواضع المحور B بالقرب من التكوينات الفردية للجهاز (عادةً عند B = 0° و B = 90°). يوصى بشدة بالعمل مع مورد ما بعد المعالج CAM الذي يتمتع بخبرة في العلامة التجارية المحددة للآلة ومجموعة التحكم CNC - بدلاً من استخدام منشور عام وتكييفه - يوصى به بشدة للمحلات التجارية الجديدة في مجال البرمجة ذات 5 محاور.

تجنب الاصطدام ومحاكاة الآلة

إن الهندسة المعقدة لآلة دوران مطحنة ذات خمسة محاور - مع رأسها الدوار على المحور B، ومجلة الأدوات الكبيرة، وغراب الذيل، والمغزل الفرعي، والبرج السفلي، وظرف العمل الذي يتغير مع كل موضع للمحور B والمحور C - تخلق خطر تصادم من المستحيل تقييمه عقليًا ومن الخطورة للغاية تقييمه عن طريق إثبات التغذية البطيئة على الآلة. لا تعد محاكاة الآلة الكاملة باستخدام نموذج آلة افتراضية دقيق - إما داخل نظام CAM أو في بيئة محاكاة آلة مخصصة مثل Vericut أو NC Simul - اختيارية في برامج الدوران المطحنة ذات خمسة محاور. إنها خطوة إلزامية في سير عمل البرمجة. تحدد المحاكاة تصادمات حامل الأدوات بقطعة العمل، وتصادمات رأس المغزل بالتركيبات، والتداخل بين محطات الأدوات النشطة في وقت واحد قبل تشغيل البرنامج في الوقت الحقيقي للماكينة، مما يحمي كلاً من الماكينة وقطعة العمل من أحداث التصادم الكارثية المحتملة التي تكلف أيامًا من التوقف عن العمل ونفقات إصلاح كبيرة.

استراتيجيات مسار الأدوات الخاصة بالعمل المتكامل

العديد من إستراتيجيات مسار الأدوات مخصصة لآلة دوران مطحنة خماسية المحاور وتنتج نتائج أفضل بكثير من تطبيق إستراتيجيات مركز تصنيع قياسية ثلاثية المحاور على آلة دوران مطحنة. تستخدم مسارات أدوات القطع الأسطواني (على شكل عدسة) حواف قطع ذات نصف قطر كبير بزاوية أداة مائلة لتصنيع مساحات واسعة من السطح المنحني في تمريرة واحدة، مما يقلل بشكل كبير من عدد التمريرات اللازمة لشفرة التوربين وأشكال سطح المكره مع تحقيق تشطيب ممتاز للسطح. تستخدم طحن الجوانب جانب أداة القطع بدلاً من الطرف إلى الأسطح المسطرة آليًا - وينتج هذا الأسلوب أسطحًا ناعمة ودقيقة على الملامح الديناميكية الهوائية في جزء صغير من الوقت الذي تتطلبه استراتيجيات نقطة الاتصال (طحن الطرف). بالنسبة للأسطح المقلوبة التي تم تشكيلها مع إمالة المحور B، تتغير زوايا الجرف والخلوص الفعالة لإدراج الدوران مع زاوية المحور B ويجب أن تؤخذ في الاعتبار في عمق القطع واختيار معدل التغذية للحفاظ على أداء القطع وتجنب الاحتكاك.

مسك العمل والتركيب والإعداد لعمليات تشغيل الطاحونة ذات المحاور الخمسة

يجب أن يفي تثبيت العمل على ماكينة دوران مطحنة ذات خمسة محاور في نفس الوقت بمتطلبات التثبيت للتدوير - حيث يجب أن تحافظ قوى فك ظرف الظرف الطارد المركزي عند سرعات المغزل العالية على قبضة آمنة - ومتطلبات التثبيت للطحن خماسي المحاور، حيث يجب ألا تعيق أداة التثبيت رأس الطحن ذو المحور B أثناء ميله للاقتراب من الميزات من اتجاهات متعددة. ينتج عن هذا المتطلب المزدوج تحديات تصميم تركيبات أكثر تطلبًا مما تقدمه المخرطة أو مركز التصنيع بشكل مستقل.

تعتبر فكوك ظرف الظرف المنخفضة التي تقلل من الإسقاط الشعاعي فوق جسم ظرف الظرف ضرورية لأعمال الدوران المطحنة لأن رأس المحور B يمر عبر الأقواس التي تجعل مبيت المغزل قريبًا من قطعة الشغل وظرف الظرف. قد تتسبب الفكوك ذات الخطوة القياسية المستخدمة في المخرطة التقليدية في حدوث تصادم مع رأس الطحن أثناء حركة المحور B إذا لم يتم تقييم ارتفاعها مقابل غلاف التصادم الخاص بالماكينة عند كل زاوية المحور B المستخدمة في البرنامج. توفر المعالجة الناعمة للفك - قطع ملفات تعريف الفك المخصصة المطابقة لمسند قطعة العمل المحددة وسطح التثبيت - التسجيل الأكثر دقة لقطعة العمل وتسمح بتقليل ارتفاع الفك إلى الحد الأدنى إلى الحد الأدنى الذي تتطلبه متطلبات التثبيت، مع عدم وجود مواد غير ضرورية فوق سطح التثبيت التي يمكن أن تؤدي إلى خطر الاصطدام.

المساند الثابتة واستخدام غراب الذيل في برامج الدوران ذات المحاور الخمسة

تتطلب الأعمدة الطويلة التي يتم تصنيعها على مراكز دوران طاحونة خماسية المحاور غرابًا خلفيًا أو دعمًا ثابتًا للتحكم في انحراف قطعة العمل أثناء عمليات القطع الخشنة الثقيلة - وهو نفس المتطلبات كما هو الحال في المخرطة التقليدية. يتطلب دمج المساند الثابتة وغراب الذيل مع قدرة طحن المحور B تسلسلًا دقيقًا للبرنامج: يجب سحب المسند الثابت وغراب الذيل قبل إمالة رأس المحور B للوصول إلى الميزات الموجودة في المنطقة المجاورة لهما، ثم إعادة ضبط موضعهما بعد اكتمال عمليات الطحن. تعد برمجة تنسيق وضع السكون الثابت مع حركات الأداة جزءًا مهمًا من تعقيد الإعداد لبرامج العمود الطويل على آلات الدوران ذات خمسة محاور، والأخطاء في هذا التسلسل هي من بين الأسباب الأكثر شيوعًا لتصادمات التركيبات أثناء الجزء الأول من الإثبات. تتعامل الآلات ذات المساند الثابتة التي يتم التحكم فيها باستخدام الحاسب الآلي والتي يمكن برمجتها كمحور إضافي في برنامج الأجزاء - بدلاً من الحاجة إلى التدخل اليدوي - مع هذا التحدي بأناقة.

تقييم حالة العمل: عندما يكون الدوران الدقيق ذو المحاور الخمسة هو الاستثمار المناسب

تمثل آلات الطحن والخراطة ذات المحاور الخمسة استثمارًا رأسماليًا كبيرًا - عادةً ما يتراوح بين 500000 دولار إلى 3000000 دولار أو أكثر اعتمادًا على حجم الماكينة وتكوينها ونظام الأدوات - ويتطلب قرار الاستثمار حالة عمل صارمة مبنية على متطلبات الإنتاج الموثقة بدلاً من طموح القدرة وحده. إن العوامل التالية، عند وجودها مجتمعة، تشكل أقوى مبرر للاستثمار الشامل على خمسة محاور.

• تعقيد الجزء العالي يتطلب أربعة إعدادات أو أكثر: الأجزاء التي تتطلب حاليًا أربعة أو خمسة إعدادات أو أكثر للآلة هي الأجزاء المرشحة الأساسية. تعمل كل عملية إزالة للإعداد على تقليل وقت الدورة وتكلفة الإعداد وتكلفة فحص التشغيل البيني وتراكم الأخطاء الموضعية. يكون تحسين عائد الاستثمار لكل إعداد تم إلغاؤه هو الأعلى بالنسبة لأول إعدادين أو ثلاثة إعدادات مدمجة، ويتضاءل مع تزايد عدد الإعدادات التي تم إلغاؤها.
• مواد الشغل باهظة الثمن أو تكلفة الخردة العالية: عندما تكون تكلفة المواد الخام لكل قطعة عمل مرتفعة - التيتانيوم، والإنكونيل، والكوبالت والكروم - فإن التكلفة المالية لحدث الخردة الناجم عن تغيير مرجع الإسناد أو خطأ في التعامل بين الآلات تزيد من تكلفة الماكينة الإضافية. تعمل المعالجة أحادية الإعداد بشكل مباشر على تقليل عدد أحداث المعالجة وعمليات إعادة تسجيل البيانات التي تؤدي إلى مخاطر الخردة.
• التفاوتات الموضعية الضيقة بين الميزات المدورة والمطحونة: عندما يكون تفاوت الرسم بين القطر المدور وميزة الطحن المجاورة أكثر إحكامًا من ±0.02 مم، فإن الحفاظ على هذا التسامح عبر تسلسل متعدد الإعداد يتطلب تثبيتًا استثنائيًا وتحكمًا في العملية. إن تصنيع كلتا الميزتين في إعداد واحد من مسند مشترك يزيل هذا التحدي حسب التصميم.
• ضغط المهلة الزمنية للعملاء: يؤدي ضغط الوقت من تسلسلات الإعداد المتعدد إلى الإنتاج الفردي إلى تقصير المهل الزمنية المعلنة والفعلية بشكل مباشر، والتي غالبًا ما تكون العامل الحاسم في الفوز بأعمال العملاء أو الاحتفاظ بها في مجال تصنيع العقود وسلاسل التوريد الخاصة بالفضاء - لا تقل أهمية عن السعر في العديد من المواقف التنافسية.
• قيود توفر المشغل الماهر: يؤدي دمج أربع آلات تستحق العمل في جهاز واحد إلى تقليل عدد عمال ضبط الماكينات والمشغلين المطلوبين لكل وحدة إنتاج. في بيئات التصنيع التي يكون فيها مشغلو CNC المهرة نادرين ومكلفين، فإن دمج الماكينة يعالج بشكل مباشر قيود العمالة ويقلل التكلفة العامة لكل جزء.

إن المتاجر الجديدة في مجال التصنيع الدوراني خماسي المحاور تقلل باستمرار من أهمية البرمجة والإعداد ووقت تدريب المشغل المطلوب لتحقيق إمكانات الإنتاجية الكاملة للماكينة. إن تخصيص ميزانية للتدريب الشامل في المصنع من صانع الآلة، والتدريب على برامج CAM الخاصة ببرمجة التصنيع، وفترة تكثيف واقعية تتراوح من ستة إلى اثني عشر شهرًا قبل أن تصل الماكينة إلى إنتاجية الحالة الثابتة، أمر ضروري لتوقع دقيق لعائد الاستثمار. الآلات التي تحقق أقوى العوائد على المدى الطويل هي تلك التي يتم فيها التعامل مع الاستثمار في التدريب وقدرات البرمجة على أنه جزء لا يتجزأ من الاستثمار في الأجهزة - وليس كإضافة اختيارية يتم تأجيلها بمجرد تثبيت الجهاز.
