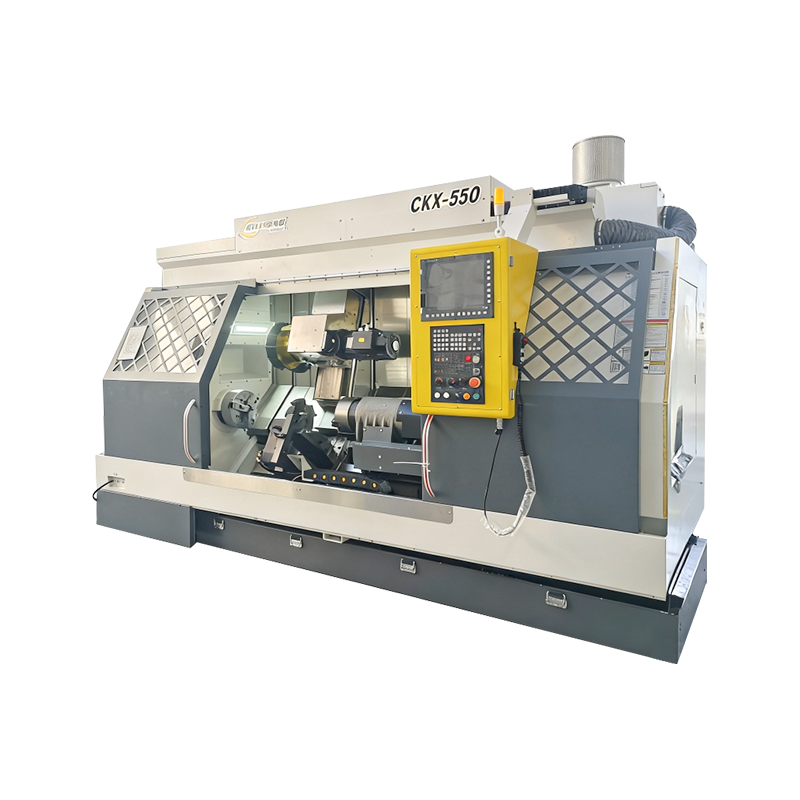

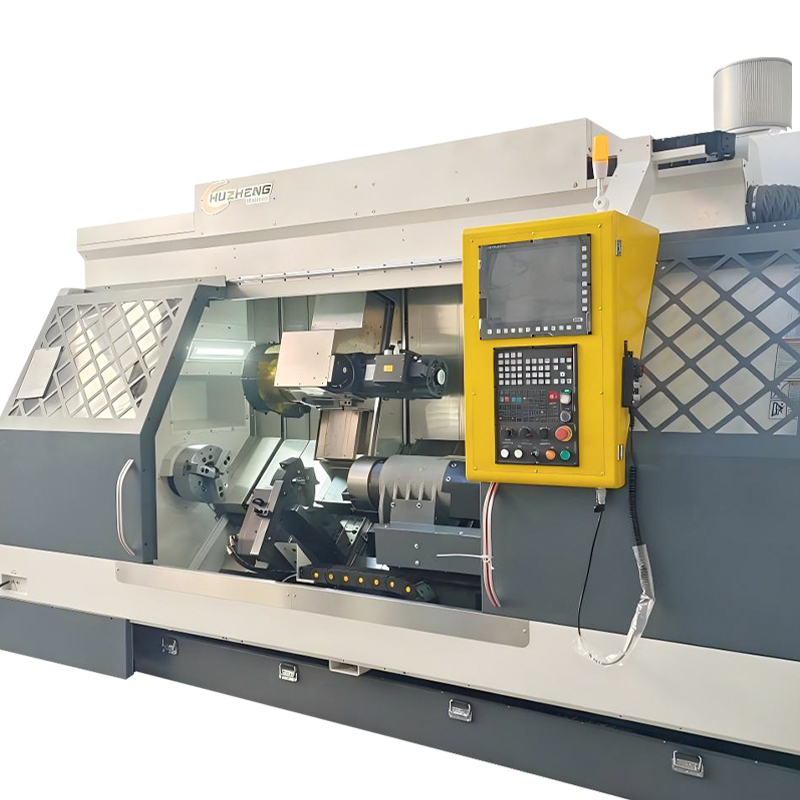

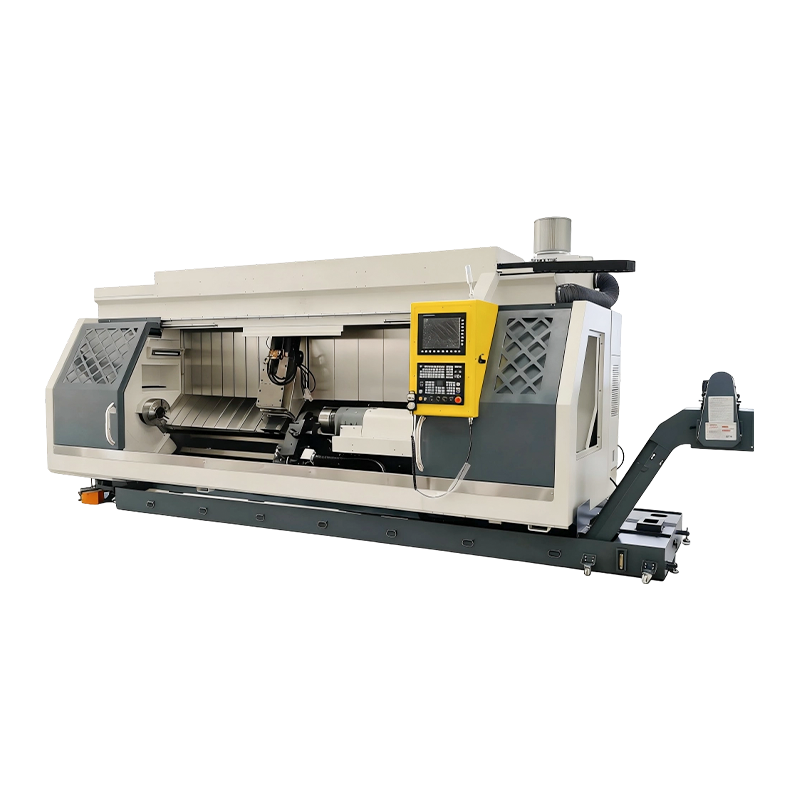

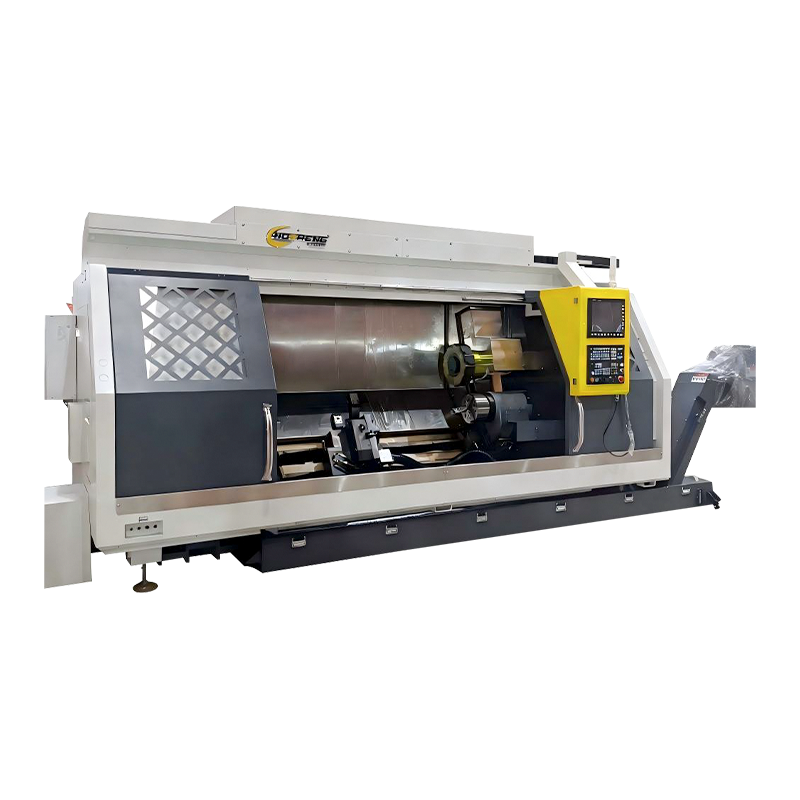

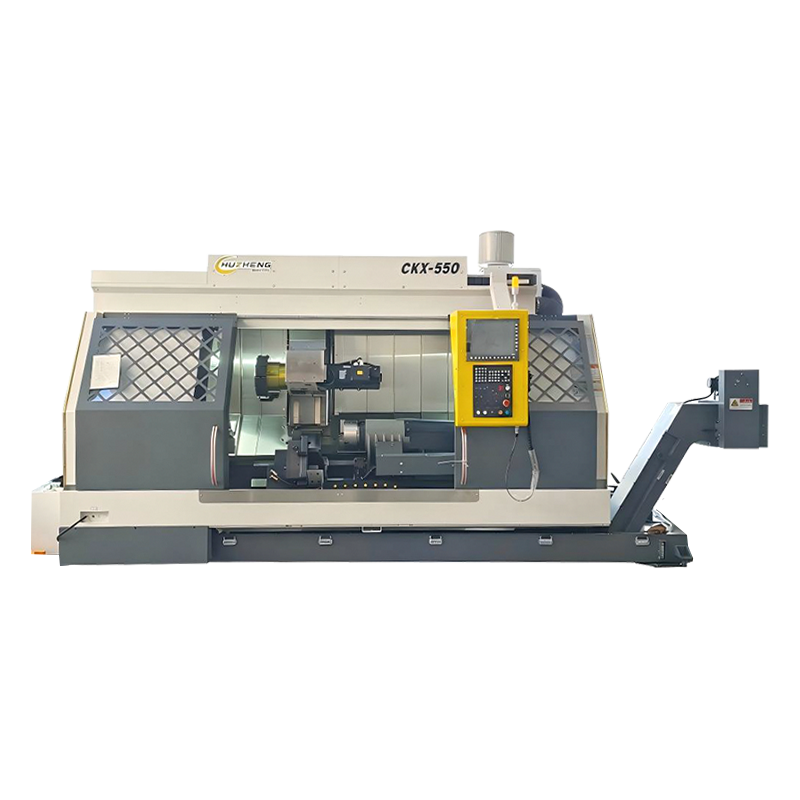

سلسلة CKX - آلة طحن وخراطة ثنائية المغزل قابلة للتخصيص

عندما يتفوق مركب Turn-Mill فعليًا على "مطحنة المخرطة"

أ أداة الآلة المركبة ذات الكفاءة العالية في التصنيع يُظهر ميزته عندما يحتاج الجزء إلى تحويلات مرجعية متعددة (الخراطة، والطحن، والحفر، والتنصت، والميزات خارج المركز، والثقوب الزاوية) وتكون سلسلة التسامح محكمة. إذا قمت بنقل جزء بين الأجهزة، فإن كل عملية إعادة تثبيت تضيف خطأً، بالإضافة إلى "التكلفة الخفية" لوقت الإعداد والفحص أثناء العملية.

• الأجزاء ذات الخصائص المنشورية المحورية: لقط واحد يحافظ على التركيز والموقع الحقيقي بشكل أفضل.
• دفعات متوسطة مع تغييرات متكررة: عدد أقل من التركيبات والإزاحات يقلل من وقت عدم القطع.
• الأجزاء ذات القيمة العالية: تنخفض مخاطر الخردة عندما يتم دمج العملية ومراقبتها في نظام تحكم واحد.

في خطنا الخاص، نحافظ على تركيز البحث والتطوير وتحسين العمليات على شيء واحد - التكنولوجيا المركبة ذات الطاحونة الدوارة - بحيث تظل سرعة التكرار عالية ويصبح النظام الأساسي أكثر نضجا مع انخفاض معدلات الفشل مع مرور الوقت.

استراتيجية المسند: كيفية حماية التركيز والموقف الحقيقي

في حالة مركب طاحونة دوارة، غالبًا ما يأتي أكبر قدر من الدقة من تخطيط مسند الإسناد بدلاً من مطاردة المواصفات على مستوى الميكرون. الهدف هو الحفاظ على الأسطح الوظيفية المشار إليها بمجموعة مرجعية مستقرة عبر جميع العمليات.

القواعد العملية التي تقلل من التسامح مع التكدس

• أدر قطر التحديد الأساسي والوجه أولاً، ثم ميزات المطحنة التي تشير إلى تلك الأسطح.
• استخدم المسبار "لإغلاق الحلقة" بعد التخشين، قبل الانتهاء من الأنماط الحرجة.
• أvoid re-clamping unless necessary; if required, re-establish datum using in-spindle probe and dedicated locating features.
• حافظ على اتساق مسارات الأدوات مع GD&T الخاص بك: قم بإنهاء الأسطح التي تدفع التسامح أخيرًا لتقليل تأثيرات التشوه.

أ common buyer mistake is “spec shopping” while ignoring datum discipline. In real production, استمرارية مسند الإعداد واحد عادة ما تكون الرافعة الأكبر.

المحور B مقابل الطحن الثابت: ما الذي تكسبه، وما الذي يجب عليك التحكم فيه

أdding a B-axis (or equivalent multi-axis milling capability) expands the feature envelope—angled faces, compound holes, freeform milling—without secondary setups. The tradeoff is that calibration and process discipline matter more.

إذا كانت الأجزاء الخاصة بك في الغالب عبارة عن طحن 2.5D على مخزون جاهز، فقد لا تحتاج إلى محاور متعددة كاملة. ولكن إذا قمت بذلك، فتأكد من أن المُنشئ لديه طريقة معايرة مثبتة ويدعم إجراءات التحقق - وهذا هو المكان الذي يمكن فيه للشركة المصنعة التي تركز على البحث والتطوير أن تجعل تجربة الملكية أكثر سلاسة.

التحكم في الرقاقة: المحدد الخفي لوقت التشغيل في المعالجة المركبة

يؤدي القطع المركب باستخدام طاحونة الدوران إلى إنشاء أنواع شرائح مختلطة: رقائق تحويل طويلة، ورقائق طحن مكسورة، ورقائق حفر خيطية. إن عملية إخلاء الرقاقة ليست عملية تجميلية، فهي تؤثر على تشطيب السطح، وعمر الأداة، وإنذارات حمل عمود الدوران، وحتى تآكل المحور في حالة إعادة تدوير الرقائق.

ما الذي يجب هندسته في هذه العملية

• استخدم الأشكال الهندسية لكسارة الرقاقة للتحول؛ لا "تجبر" الرقاقة على الكسر عن طريق الإفراط في التغذية إذا كان ذلك يضر بالنهاية.
• عمليات التسلسل بحيث لا تؤدي عملية الخراطة الثقيلة إلى دفن ميزات الطحن الدقيقة تحت الرقائق.
• يعد سائل التبريد عالي الضغط أكثر قيمة في عمليات الحفر العميق والتقطيع والمواد الصمغية.
• راقب تعبئة الرقائق حول منطقة الاحتفاظ بالمغزل الفرعي/الثانوي؛ إنه مصدر متكرر للتوقف غير المتوقع.

عند تقييم الأجهزة، اسأل عن تصميم إخلاء الرقائق وإمكانية الخدمة. في المحلات التجارية الحقيقية غالبًا ما يساوي استقرار الشريحة استقرار الإنتاج .

السلوك الحراري: لماذا يحدث "صباح جيد، بعد الظهر سيئ"

تقوم الآلات المركبة بتركيز المزيد من مصادر الحرارة في حاوية واحدة: المغزل الرئيسي، ومغزل الطحن، والمضاعفات، والبراغي الكروية، وغالبًا ما يكون المغزل الثاني. مع انحراف درجة الحرارة، تتغير أيضًا النقاط المركزية للأداة ونمو المغزل - وهو ما يمكن ملاحظته بشكل خاص في الأجزاء الطويلة أو التجاويف العميقة.

تكتيكات أرضية المتجر لتحقيق الاستقرار في الدقة

• قم بالإحماء باستخدام سرعات المغزل التمثيلية وحركة المحور، وليس مجرد الجري الخامل.
• قم بإنهاء الأقطار/التجويفات الحرجة بعد وصول الماكينة إلى حالة حرارية مستقرة.
• استخدم المسبار للتعويض: قم بقياس الميزة المرجعية وتصحيح الإزاحات قبل التمريرات النهائية.
• إذا كان التسامح الخاص بك شديدًا، فقم بتوحيد درجة حرارة سائل التبريد وأبق أبواب العلبة مغلقة أثناء التشطيب.

الخلاصة العملية: التكرار يأتي من الاتساق الحراري أكثر من فحوصات هندسية لمرة واحدة.

إدارة الأدوات: كيفية منع الاصطدام وتقليل وقت عدم القطع

نظرًا لأن أنظمة أدوات الخراطة والطحن تشترك في نفس غلاف العمل، فإن إدارة الأدوات تعد بمثابة رافعة للإنتاجية ومتطلبات السلامة. غالبًا ما تأتي التصادمات من تغييرات طول الأداة التي تم التغاضي عنها، أو سوء ضبط إزاحة العمل، أو اصطلاحات الإحداثيات المختلطة بين دورات الخراطة والطحن.

ضوابط العملية تستحق التوحيد

• الحفاظ على أ أداة الآلة المركبة ذات الكفاءة العالية في التصنيع مكتبة ذات أطوال قياس تم التحقق منها وحدود للالتصاق؛ قفل التعديلات خلف الأذونات.
• استخدم أداة القياس المسبق داخل الماكينة حيثما أمكن ذلك لرصد انحراف الإزاحات مبكرًا.
• توحيد المستويات الآمنة لعمليات الخراطة والطحن؛ تجنب "الطائرات الآمنة المخصصة" لكل مبرمج.
• تقديم بروتوكول التشغيل الجاف للبرامج الجديدة: تقليل التغذية، والكتلة الفردية، والتركيز على فحص الاصطدام بالقرب من ظرف الظرف/الفكوك.

ولهذا السبب أيضًا نحتفظ بقطع الغيار والدعم الفني المخصص لنوع واحد من الماكينات: استجابة سريعة يكون مفيدًا للغاية عندما تحاول حماية وقت التشغيل.

اختيارات العمل التي تصنع أو تكسر التصنيع المركب

في العمل المركب بالطاحونة الدوارة، يقوم ظرف الظرف والفكوك بأكثر من مجرد الإمساك - فهم يحددون المسند، ويؤثرون على الاستدارة، ويحددون ما إذا كانت عمليات النقل مستقرة. يمكن أن يؤدي الإفراط في التثبيت إلى تشويه الأجزاء ذات الجدران الرقيقة؛ يؤدي التثبيت السفلي إلى حدوث انزلاق دقيق يدمر تشطيب السطح والدقة الموضعية.

السيناريوهات الشائعة وأفضل الممارسات

• أنابيب / حلقات رفيعة: تستخدم فكوكًا ناعمة مملة بنفس قوة التثبيت المستخدمة في الإنتاج؛ إنهاء المعرفات الهامة بعد استقرار الضغط.
• مهاوي طويلة: استخدم غراب الذيل/الدعم أو الحلول الثابتة؛ إعطاء الأولوية للتحكم في الاهتزاز قبل زيادة السرعة.
• النقل إلى المغزل الفرعي: أضف ميزة تحديد الموقع (الطيار/الكتف) بحيث تشير المقبض الثاني إلى سطح معروف.
• طحن عزم الدوران العالي على المخزون المدور: التحقق من تسنن الفك ونمط الاتصال؛ الاتصال الضعيف هو مصدر صامت للثرثرة.

إذا كنت تريد تقييمًا سريعًا: قم بتحسين تماسك العمل أولاً، ثم قم بضبط المعلمات - يمكن أن تؤدي تغييرات تماسك العمل إلى تحقيق النتائج تحسين العائد الفوري .
