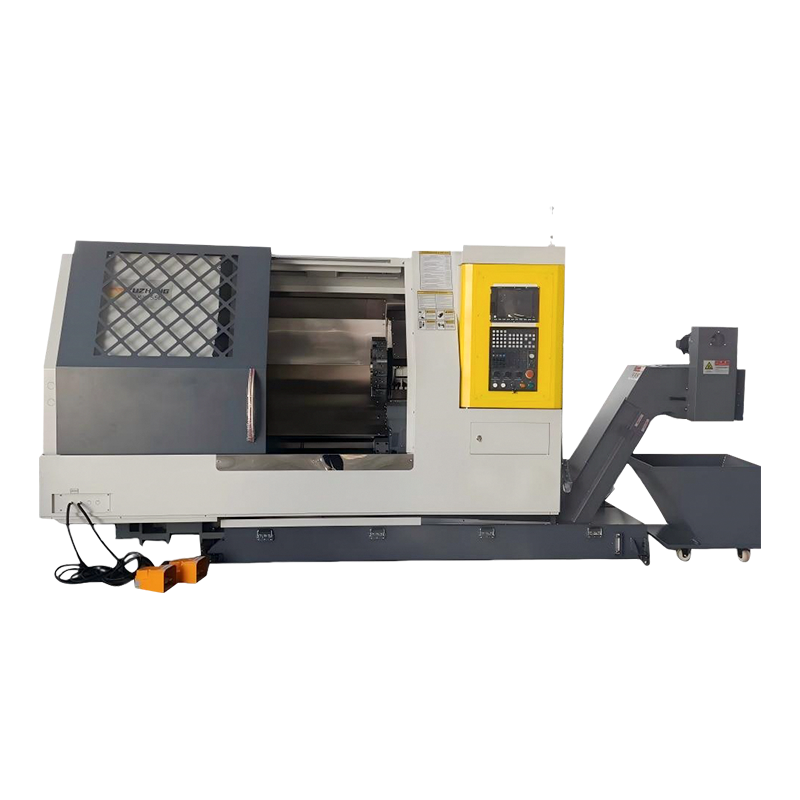

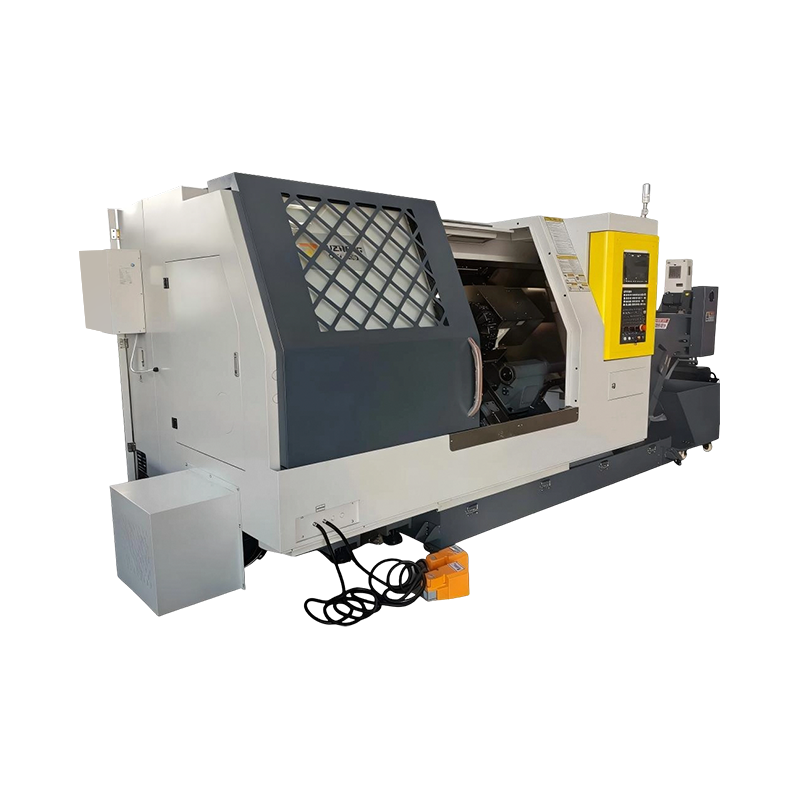

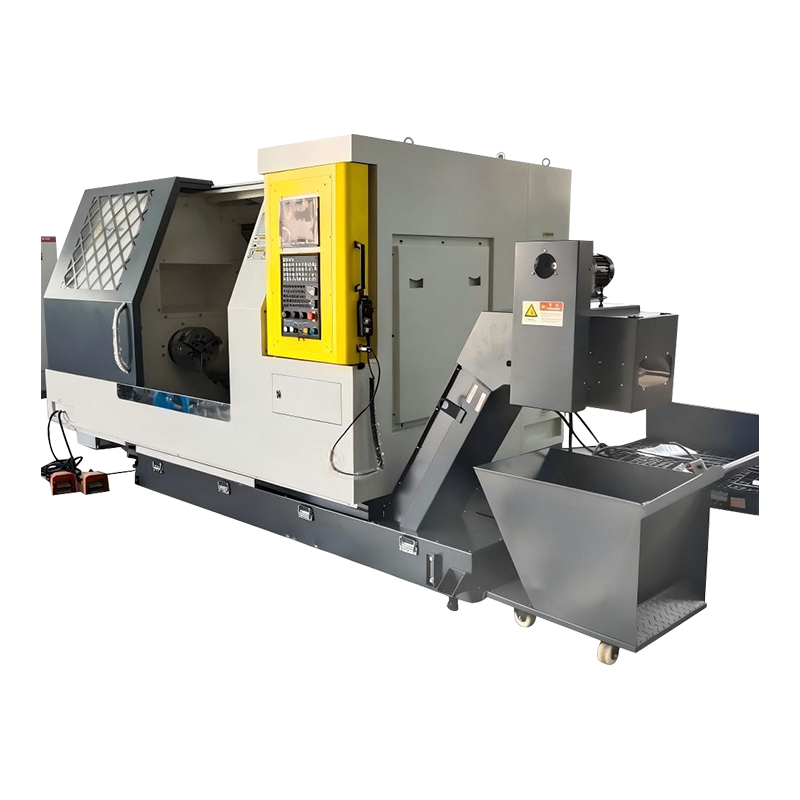

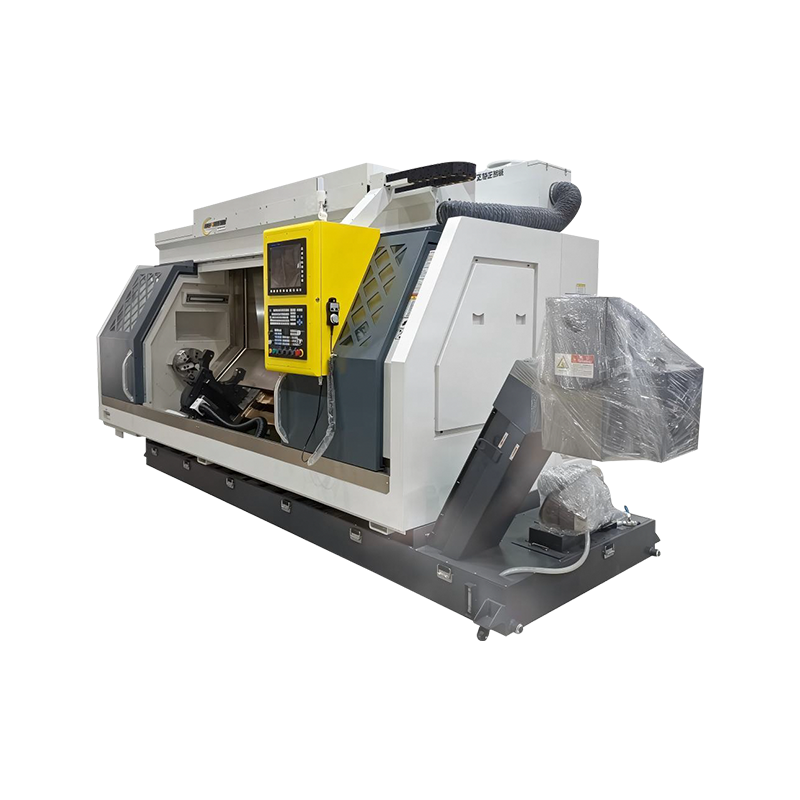

آلة الخراطة والطحن ذات المغزل المزدوج ذات الطراز القياسي من سلسلة CKD

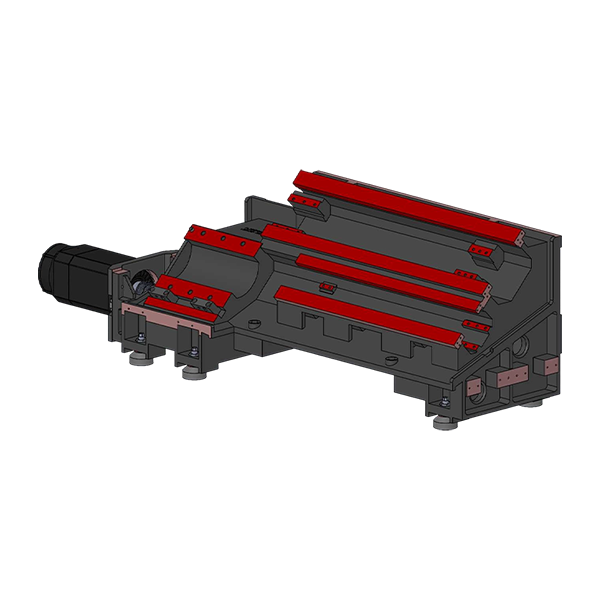

مقدمة القاعدة

Adopts a robust base structure, with high rigidity & high hardness.
Both the Z-axis and W-axis feature a hard rail design. The base is equipped with a dense and reinforced rib structure, which maintains the optimal rigidity of the base and the slant bed. This effectively enhances the workpiece loading capacity and the dynamic horizontal accuracy of the workpiece.

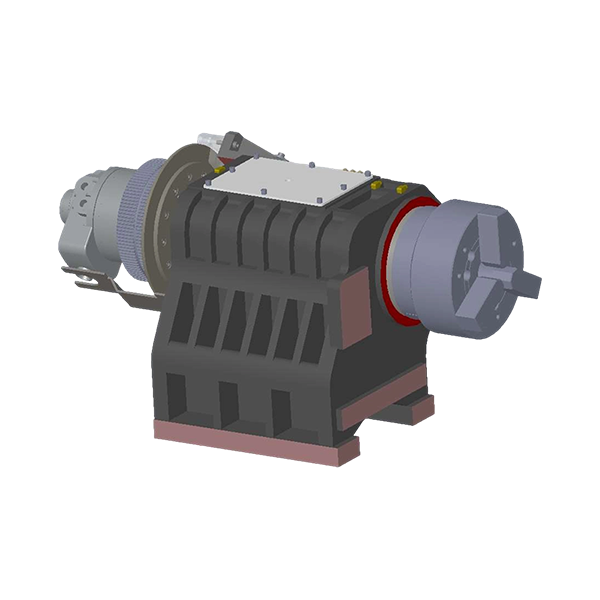

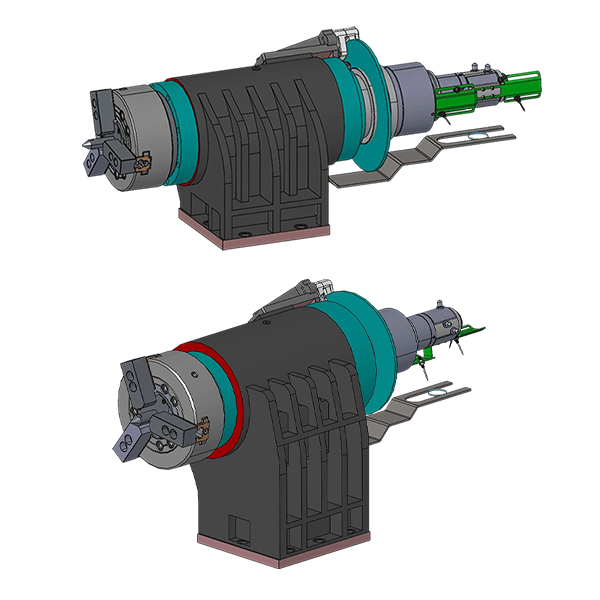

رأس المغزل / قيمة عزم الدوران

المغزل الميكانيكي عالي الأداء
The headstock adopts an integrated enclosed design, which significantly enhances structural rigidity. يمنع هذا التصميم بشكل فعال تأثير الرنين والتغيرات الحرارية، وبالتالي تحسين صلابة واستقرار عمليات القطع.

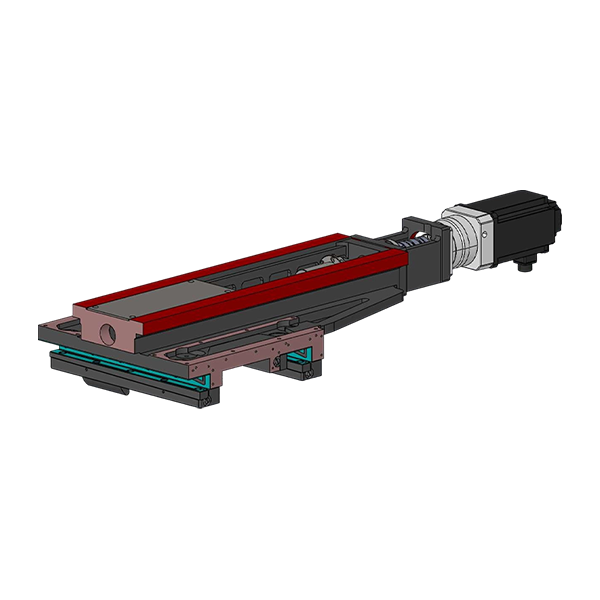

سرج

·The Y-axis adopts a double hardened guideway layout, which increases the effective span and provides optimal rigidity for cutting feed.
· تتميز القاعدة بتصميم مقطع عرضي كبير للغاية، مما يعزز الدعم الفعال والاستقرار عندما يتحرك محور تغذية السرج إلى اليسار واليمين.
·تم تجهيز القاعدة بجهاز ضبط الدقة الثابت، والذي يعمل بشكل فعال على تحسين ترهل السرج والتشوه الالتوائي للمحور XZ الناتج عن الامتداد الواسع للحاجز التوجيهي المتصلب، مما يضمن الاستقامة المثالية لحركة المحور Y المحرفة.

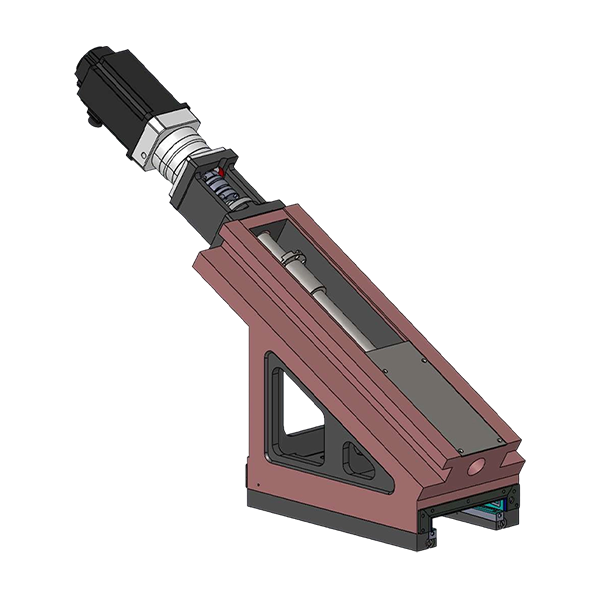

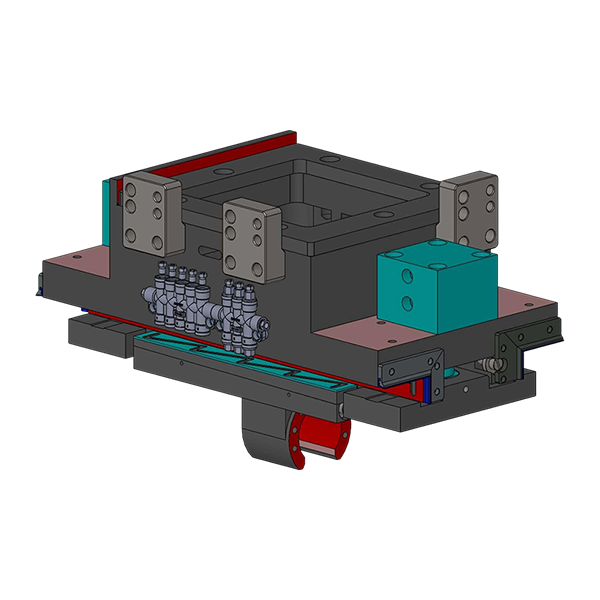

التعويض عن المحور Y

·The X-axis adopts a double-hard-rail configuration, which increases the effective span and provides optimal rigidity for cutting feed.
· تتميز القاعدة المنزلقة المثلثة بتصميم مقطعي واسع النطاق، مما يعزز الدعم الفعال والاستقرار عندما يتحرك محور تغذية السرج لأعلى ولأسفل.
· جهاز تعديل دقة السرج الثابت يعمل بشكل فعال على تحسين التشوه الالتوائي للقاعدة المنزلقة العلوية في الاتجاه المحوري XY الناتج عن الامتداد الواسع للقضيب الصلب، مما يضمن استقامة الحركة المثالية للمحور Y المعوض.

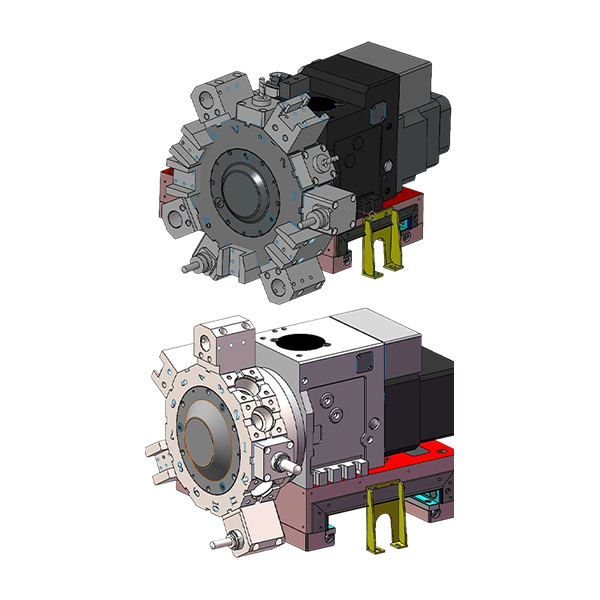

برج الطاقة

كد550
·The large-span rail design of the upper slide increases cutting rigidity and significantly enhances stability.
·The turret rotation is controlled by a servo motor, enabling fast and reliable tool selection. It adopts a BMT55 turret with 12-station design, which improves the heavy-duty milling performance of the Y-axis interpolation machine tool.
كد750
·The large-span rail design of the upper slide increases cutting rigidity and significantly enhances stability.
·The turret rotation is controlled by a servo motor, enabling fast and reliable tool selection. It adopts a BMT65 turret with 12-station design, which improves the heavy-duty milling performance of the Y-axis interpolation machine tool.

تايلستوك

The W-axis adopts a double hardened guideway layout, which increases the effective span and provides optimal feed rigidity.

المغزل الكهربائي

كد550
·المغزل الفرعي للمحور W هو مغزل كهربائي بقدرة 235Nm، مما يحسن بشكل فعال الدوران المتزامن للمغازل الرئيسية والفرعية، مما يوفر صلابة تغذية مثالية.
·Chuck A2-6 (10 inch), three-jaw clamp and ejector pin dual hydraulic drive, convenient for workpieces requiring ejector pin type parts.

كد750
·المغزل الفرعي للمحور W هو مغزل كهربائي مع عزم دوران يبلغ 350Nm، مما يحسن بشكل فعال الدوران المتزامن للمغازل الرئيسية والفرعية، مما يوفر صلابة تغذية مثالية.
·Chuck A2-8 (12 inch), three-jaw clamp and ejector pin dual hydraulic drive, convenient for workpieces requiring ejector pin type parts.

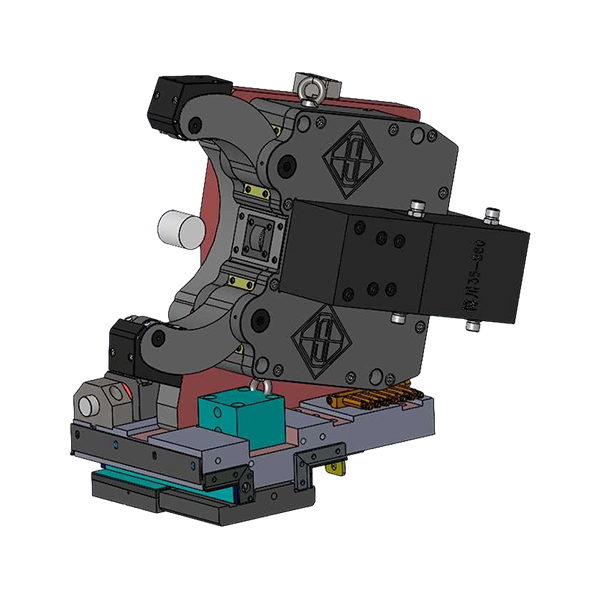

استراحة المركز

يتبع المسند المركزي للمحور W سرج المحور Z، مما يحسن بشكل فعال الدوران المتزامن لقطع العمل على المغازل الرئيسية والفرعية.
