مركز الخراطة والطحن المركب الهيدروليكي المحدد: ما هو، وكيف يعمل، ولماذا يتفوق على الآلات التقليدية

ما هو مركز تصنيع المواد المركبة والطحن الهيدروليكي المحدد؟

مركز المعالجة والطحن المركب الهيدروليكي عبارة عن أداة آلية CNC متعددة المهام تم تصميمها خصيصًا لإكمال مجموعة كاملة من عمليات التشغيل التي تتطلبها المكونات الهيدروليكية - أجسام الصمامات، وكتل المتشعبات، وبراميل الأسطوانات، ومبيتات المضخات، والأغطية الطرفية، وتجويف التخزين المؤقت - في إعداد عمل واحد. على عكس مخارط CNC ذات الأغراض العامة أو مراكز التصنيع التي تتعامل مع الخراطة أو الطحن بشكل منفصل، فإن هذه الآلات المركبة تدمج برج الأدوات الحية أو عمود دوران الطحن مع عمود دوران دقيق على نفس المنصة، مما يؤدي إلى التخلص من إعادة التموضع بين العمليات، وإعادة التثبيت، وأخطاء التسامح المتراكمة التي لا يمكن تجنبها عند نقل الأجزاء الهيدروليكية بين الآلات المستقلة.

إن التسمية "الخاصة بالهيدروليكي" ليست مجرد علامة تسويقية. إنه يعكس مجموعة متعمدة من خيارات التصميم - تحسين هندسة التجويف، والقدرة على الحفر العميق، وتشطيب التجويف عالي الدقة، وتحديد الخطوط متعددة المحاور، وترتيبات التثبيت الصلبة - التي تلبي المتطلبات الهندسية المحددة والمتطلبة للأجزاء الهيدروليكية. على سبيل المثال، يجب أن يحقق تجويف بكرة الصمام الهيدروليكي تسامحًا أسطوانيًا يبلغ بضعة ميكرونات فقط وسطحًا نهائيًا يبلغ Ra 0.2 ميكرومتر أو أفضل عبر عمقه الكامل لضمان تشغيل خالي من التسرب ومنخفض التباطؤ. قد يقوم مركز الطاحونة العامة بتنفيذ العمليات المطلوبة من الناحية الفنية ولكن لا يمكنه تقديم هذه التفاوتات بشكل ثابت في الإنتاج دون اهتمام تصميمي محدد بالثبات الحراري ودقة المغزل وتخميد الاهتزاز.

يعكس ظهور مراكز الخراطة والطحن المركبة هذه التطور الأوسع لتصنيع المكونات الهيدروليكية نحو التعقيد الأعلى، والتفاوتات الأكثر صرامة، وفترات زمنية أقصر. نظرًا لأنه يُطلب من الأنظمة الهيدروليكية العمل عند ضغوط أعلى (تتجاوز الأنظمة الحديثة بشكل روتيني 350-450 بار)، فإن متطلبات الدقة الهندسية في كل تجويف، ووجه الختم، وممر النقل تصبح أكثر تطلبًا في المقابل. إن تحقيق هذه المتطلبات بكفاءة - بدون سير عمل متعدد الماكينات يضاعف وقت الإعداد، والتعامل مع مخاطر التلف، ونفقات فحص الجودة العامة - هو على وجه التحديد المشكلة التي تم تصميم مركز تصنيع الطاحونة الدوارة الهيدروليكي الخاص لحلها.

قدرات التصنيع الأساسية التي تحدد المنصة

ملف تعريف القدرات أ مركز تصنيع وطحن المواد المركبة الهيدروليكي الخاص أوسع بكثير من مخرطة CNC أو مركز تصنيع يعمل بشكل مستقل. إن فهم ما يمكن أن تفعله الماكينة - والأهم من ذلك، ما تفعله في وقت واحد أو في إعداد واحد - يعد أمرًا ضروريًا لتقييم ما إذا كانت تناسب متطلبات إنتاج المكونات الهيدروليكية المحددة.

الخراطة الدقيقة وحفر التجاويف الهيدروليكية

تعتبر الخراطة والثقب الداخلي من العمليات الأساسية لمعظم المكونات الهيدروليكية. تتطلب براميل الأسطوانات تجاويف طويلة ومستقيمة ذات أسطوانة محكمة وتشطيب ممتاز للسطح لتوفير واجهة مانعة للتسرب للمكابس. تتطلب أجسام الصمامات تجاويف بكرة ذات حجم محدد وموضع محدد. في مركز تصنيع مركب هيدروليكي محدد، يتم استكمال هذه التجاويف بالجزء الذي يتم تثبيته في عمود الدوران الرئيسي، باستخدام أدوات تحويل أحادية النقطة أو قضبان تجويف مختارة لمقاومتها للاهتزاز وثبات الأبعاد عند نسب العمق إلى القطر المطلوبة. تتم برمجة سرعة المغزل ومعدل التغذية وعمق القطع لتحقيق اللمسة النهائية المطلوبة في أقل عدد ممكن من التمريرات، مما يقلل من التأثيرات الحرارية التي تتراكم أثناء تسلسلات المعالجة الممتدة.

عمليات الطحن والحفر والفتحات المتقاطعة بالأدوات الحية

تتطلب المكونات الهيدروليكية دائمًا ممرات نقل - ثقوب متقاطعة، وحفر بزاوية، وممرات متقاطعة تربط الأروقة الداخلية بالمنافذ الخارجية. تتطلب هذه العمليات فهرسة المغزل الرئيسي (أو تثبيت المحور C في موضع زاوي دقيق) بينما تقوم أداة الطحن أو الحفر الحية في البرج بإجراء عملية الطحن المتقاطع أو السطحي. في الآلات المركبة الهيدروليكية المحددة، يكون المحور C (الموضع الزاوي للمغزل) محورًا قابلاً للتسوية الكاملة، وليس مجرد آلية فهرسة - مما يسمح بالاستكمال الداخلي الحلزوني، والحفر خارج المحور، وتصنيع المنافذ ذات الزاوية المركبة، وهو ما قد يكون مستحيلًا على مخرطة ذات قفل مغزل بسيط. تعد سرعات الأداة المدارة من 6000 إلى 12000 دورة في الدقيقة نموذجية، وهي كافية للمطاحن الطرفية من الكربيد والمثاقب في سبائك الفولاذ المستخدمة بشكل شائع في المكونات الهيدروليكية.

حفر حفرة عميقة للممرات الهيدروليكية الطويلة

تتطلب العديد من المتشعبات الهيدروليكية وأجسام الصمامات ممرات محورية تمتد بعمق داخل المكون - أحيانًا تتجاوز نسب الطول إلى القطر (L/D) 30:1. لا يمكن حفر هذه الممرات العميقة باستخدام مثاقيب العمل القياسية دون الانحراف وتراكم الجريان وفشل إخلاء الرقائق. غالبًا ما يتم تكوين مراكز تصنيع المطاحن الدوارة الهيدروليكية بقدرة مخصصة على الحفر العميق - إما من خلال مبرد المغزل عند الضغط العالي (70-150 بار شائع للحفر بالمدافع على هذه الآلات)، أو دعم قضيب التجويف الممتد، أو ملحقات الحفر المخصصة المثبتة في البرج. يقوم سائل التبريد عالي الضغط من خلال الخط المركزي للأداة بطرد الرقائق من التجويف بشكل مستمر، ويمنع إعادة قطع الرقائق (مما يتسبب في تلف السطح وكسر اللقم)، ويوفر التبريد عند حافة القطع حيث قد تؤدي درجة الحرارة إلى تسريع تآكل الأداة في العمق.

تحديد متعدد المحاور مع المحور Y والمحور B

تشتمل مراكز المعالجة والطحن المركبة الهيدروليكية المتقدمة على المحور Y (إمكانية الطحن خارج المركز) وفي بعض التكوينات المحور B (برج مائل أو محور دوران ثانوي). يسمح المحور Y بإجراء عمليات الطحن والحفر خارج الخط المركزي لعمود الدوران - وهو أمر بالغ الأهمية لأسطح المنافذ، وميزات الرئيس، ومنصات التثبيت، والمسطحات التي يتم وضعها بشكل لا مركزي على جسم المكون. يتيح المحور B إمكانية تغيير زوايا اقتراب الأداة بشكل مستمر أثناء دورة المعالجة، مما يسمح بإكمال تقاطعات منافذ الزاوية المركبة، والتقطيعات السفلية، وتحديد السطح المعقد دون تغيير موضع قطعة العمل. تعمل هذه المحاور الإضافية على توسيع نطاق الأشكال الهندسية للمكونات الهيدروليكية التي يمكن إكمالها في إعداد واحد بشكل كبير.

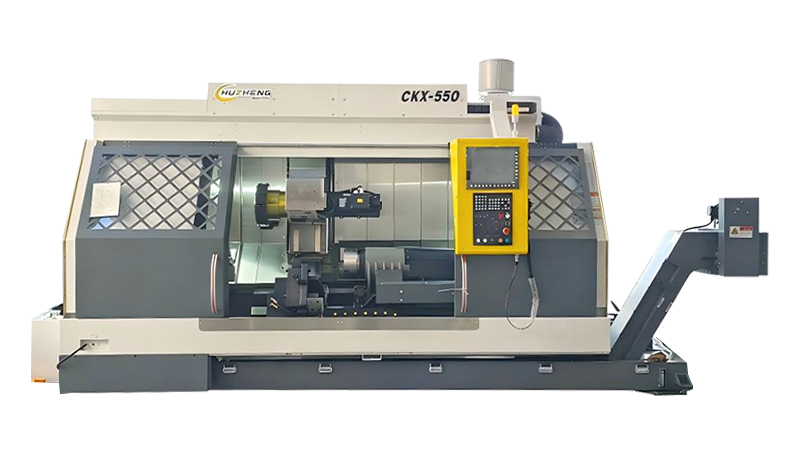

المغزل الثاني (المغزل الفرعي) للتصنيع الكامل

تشتمل العديد من مراكز المعالجة المركبة الهيدروليكية المحددة على عمود دوران فرعي - وهو عمود دوران ثانٍ يتم التحكم فيه بشكل مستقل ويواجه عمود الدوران الرئيسي. بعد أن يتم تشكيل الطرف الأول للمكون بالكامل بواسطة المغزل الرئيسي والبرج، يمسك المغزل الفرعي بالنهاية النهائية للجزء، ويطلق المغزل الرئيسي، ويعيد البرج تعشيقه بتشكيل الطرف الثاني من المكون. تعني إمكانية "الإنجاز في واحد" هذه أنه حتى المكونات الهيدروليكية التي تتطلب تصنيعًا آليًا على كلا الطرفين المحوريين - مثل رؤوس الأسطوانات، والأغطية الطرفية، وأجسام الصمامات ذات الحواف - يمكن الانتهاء منها بالكامل دون أي إعادة تثبيت يدوي، أو معالجة يدوية، أو نقلها إلى آلة ثانية.

لماذا تتطلب المكونات الهيدروليكية تصنيعًا مركبًا بدلاً من الطرق التقليدية؟

يخلق التعقيد الهندسي ومتطلبات الدقة للمكونات الهيدروليكية مشكلات محددة عند تصنيعها وفقًا لسير عمل تقليدي منفصل للعمليات - وهي المشكلات التي تتمتع مراكز المعالجة المركبة بموقع فريد لحلها. إن فهم هذه المشكلات بشكل ملموس يجعل الحجة المؤيدة للتصنيع المركب أكثر إقناعًا بكثير من حجج الكفاءة المجردة.

خطأ موضعي متراكم من إعدادات متعددة

يجب إعادة تثبيت جسم الصمام الهيدروليكي الذي يتم تشكيله من خلال عمليات منفصلة لمركز الخراطة والتصنيع مرتين على الأقل - مرة على المخرطة ومرة على VMC. تؤدي كل عملية إعادة تثبيت إلى حدوث خطأ موضعي: حيث لا يحمل ظرف الظرف أو أداة التثبيت الجزء في نفس الموقع والاتجاه تمامًا مثل الإعداد السابق. هذه الأخطاء تراكمية. إذا أدى كل إعداد إلى عدم يقين موضعي يبلغ ±0.02 مم، فإن عملية الإعداد الثنائي بها خطأ متراكم محتمل قدره ±0.04 مم قبل تطبيق أي تفاوتات في التصنيع. بالنسبة لتجويف البكرة الذي يجب أن يكون متحد المركز مع ميزات خارجية ضمن نطاق إجمالي يبلغ 0.01 مم، فإن هذا الخطأ المتراكم لا يمثل خطرًا على الإنتاج - بل هو آلية خردة مضمونة. تعمل المعالجة المركبة على التخلص تمامًا من إعادة التموضع بين الأجهزة، مع الاحتفاظ بجميع الميزات المتعلقة بمسند واحد تم إنشاؤه في بداية دورة المعالجة.

النمو الحراري والانجراف الأبعاد في سير العمل متعدد الآلات

تنتقل الأجزاء المنقولة بين الآلات عبر بيئة المتجر، مما يؤدي إلى تغير درجة الحرارة. سوف يتوسع برميل الأسطوانة الهيدروليكية الفولاذية عند 35 درجة مئوية (دافئ من تشغيل المخرطة) بالنسبة لأبعاد درجة حرارة الغرفة. عند إعادة تثبيتها على VMC عند درجة حرارة 20 درجة مئوية ومللها حسب البعد، سيكون قطر التجويف المقاس في الماكينة مختلفًا بشكل طفيف عن قطر التجويف المقاس بعد أن يتوازن الجزء تمامًا مع درجة حرارة الغرفة. بالنسبة إلى التجاويف الهيدروليكية ذات التسامح المحكم، يعد عدم الاستقرار الحراري في سير العمل متعدد الآلات مصدرًا مستمرًا للتشتت الأبعاد الذي يتطلب إما طرق إنتاج بطيئة ومثبتة في درجة الحرارة أو التحكم في العملية الإحصائية الذي يقبل معدل خردة وإعادة عمل أعلى من اللازم. تعالج مراكز المعالجة المركبة ذات أنظمة التعويض الحراري المتكاملة هذه المشكلة من خلال الحفاظ على توازن حراري ثابت طوال دورة المعالجة بأكملها.

المهلة الزمنية، والعمل تحت التنفيذ، والتعامل مع الأضرار في المعالجة التسلسلية

في سير العمل التقليدي متعدد الآلات، تصطف المكونات الهيدروليكية بين كل عملية — في انتظار أن تصبح المخرطة حرة، ثم انتظار مركز المعالجة، ثم انتظار الفحص. يؤدي وقت العمل قيد التنفيذ (WIP) إلى تمديد فترات التصنيع بشكل كبير، وغالبًا ما يحول بضع ساعات من وقت القطع الفعلي إلى أيام أو أسابيع من وقت الإنتاج المنقضي. يخلق كل حدث معالجة أيضًا فرصة لتلف السطح في التجاويف الدقيقة، أو تلف الخيوط، أو توليد نتوءات على وجوه الختم. تعمل المعالجة المركبة على ضغط سير العمل بالكامل في دورة ماكينة واحدة، مما يؤدي إلى القضاء على قوائم انتظار التشغيل البيني، وتقليل مخزون الأعمال قيد التنفيذ، وتقصير الوقت المنقضي من المواد الخام إلى المكون الهيدروليكي النهائي بشكل كبير.

المواصفات الفنية التي تهم تصنيع المكونات الهيدروليكية

عند تقييم مركز تشغيل وطحن المواد المركبة الهيدروليكي، تحدد العديد من المواصفات الفنية بشكل مباشر ما إذا كانت الماكينة ستلبي المتطلبات الهندسية ومتطلبات تشطيب السطح والإنتاجية لإنتاج المكونات الهيدروليكية. هذه ليست مواصفات عامة لأدوات الماكينة - فهي تعكس المتطلبات المحددة لهندسة الأجزاء الهيدروليكية.

أنظمة التعويض الحراري

يعد الإزاحة الحرارية - التغيير الأبعاد في هيكل الآلة الناتج عن الحرارة المتولدة أثناء القطع، وتدوير المغزل، وتشغيل النظام الهيدروليكي - أحد أهم مصادر خطأ الأبعاد في الآلات الدقيقة. يجب أن تعالج مراكز المعالجة والطحن المركبة الهيدروليكية المخصصة لأعمال التجويف ذات التسامح المحكم التأثيرات الحرارية بشكل منهجي. يستخدم صانعو الآلات الرائدون مزيجًا من هياكل الأعمدة والطبقات المتماثلة (وبالتالي فإن النمو الحراري يمكن التنبؤ به هندسيًا وليس عشوائيًا)، وأجهزة استشعار درجة الحرارة في النقاط الهيكلية الحرجة التي تغذي خوارزمية التعويض في الوقت الحقيقي في وحدة التحكم CNC، والتبريد القسري لمحامل المغزل الرئيسية والفرعية، ومبيت صامولة الكرات، والحزات الدليلية الخطية. بدون التعويض الحراري الفعال، يكون انحراف الأبعاد بمقدار 5-15 ميكرومتر لكل ساعة تشغيل أمرًا نموذجيًا - وهو ما يكفي لدفع تجويف البكرة الدقيق بعيدًا عن التسامح أثناء عملية الإنتاج الطويلة.

المكونات الهيدروليكية الأكثر ملاءمة لتصنيع المطاحن المركبة

في حين أن أي مكون هيدروليكي دوار أو منشوري يستفيد تقريبًا من المعالجة المركبة إلى حد ما، فإن بعض عائلات المكونات تمثل التطبيقات ذات القيمة الأعلى حيث يتم تحقيق مزايا الإنتاجية والجودة لمركز تصنيع الطاحونة الدورانية الهيدروليكية بشكل أكثر وضوحًا.

براميل اسطوانة هيدروليكية

تعتبر براميل الأسطوانات تطبيقًا مثاليًا للتصنيع المركب. يجب أن يكون المظهر الجانبي الخارجي - OD المحول، والفلنجات، ورؤوس المنافذ - متحد المركز مع التجويف الداخلي لضمان سماكة الجدار الموحدة والسلامة الهيكلية عند ضغط التشغيل. يتطلب التجويف نفسه تشطيبًا يبلغ Ra 0.4 ميكرومتر أو أفضل (غالبًا ما يتم شحذه لاحقًا إلى Ra 0.1–0.2 ميكرومتر)، وأسطواني دقيق عبر طول التجويف الكامل، وفتحات منافذ موضوعة وحجمها بشكل صحيح. تعد أشكال الخيوط على كلا الطرفين وتصنيع المنافذ الخارجية من الميزات القياسية. يتم تنفيذ كل هذه العمليات في إعداد واحد على مركز طاحونة دوارة هيدروليكي محدد، مع استكمال الطرف الثاني بواسطة المغزل الفرعي، مما ينتج أسطوانة أسطوانة كاملة التشطيب وجاهزة للشحذ النهائي دون أي معالجة وسيطة أو إعادة التثبيت.

أجسام الصمامات ومساكن التخزين المؤقت

تحتوي أجسام صمامات التحكم الاتجاهي على تجاويف بكرة متعددة، وممرات نقل متقاطعة، وممرات تجريبية، وممرات تصريف، وواجهات منافذ خارجية - ويجب تحديد أبعادها بدقة وتحديد موقعها بالنسبة لبعضها البعض لضمان التشغيل الصحيح للصمام وعدم وجود أي تسرب داخلي عند الضغط المقدر. عادة ما يكون التسامح مع قطر تجويف البكرة هو H6 أو H7 (بضعة ميكرونات فوق الاسمية)، مع التحكم في الأسطوانة إلى 3-5 ميكرومتر وتشطيب السطح إلى Ra 0.2-0.4 ميكرومتر. يقوم مركز المعالجة المركبة الهيدروليكي الخاص بإنتاج هذه التجاويف من المواد الصلبة على المغزل الدوار، ثم يقوم بفهرسة المحور C لحفر وطحن جميع الثقوب المتقاطعة، وأوجه المنافذ، والممرات التجريبية، وعلامات التعريف في نفس الإعداد - مما يضمن أن كل ممر يتقاطع مع التجويف المقصود في الموقع والزاوية المحددين تمامًا.

المضخة الهيدروليكية ومساكن المحركات

تتطلب مضخة المكبس وأغطية المحرك عمل تجويف دقيق لسطح تشغيل كتلة الأسطوانة، وأوجه إغلاق لوحة المنفذ، وتجويف محمل العمود، وميزات تثبيت لوحة التوقيت. يعد تركيز تجويف محمل العمود على تجويف كتلة الأسطوانة أمرًا بالغ الأهمية - يؤدي عدم المحاذاة إلى تحميل غير متساوٍ للمكبس، وزيادة الاحتكاك، والتآكل المبكر. في مركز الطاحونة الدوارة الهيدروليكي، يتم تشكيل تجويف المحمل وتجويف كتلة الأسطوانة في نفس مرجع المغزل، مما يجعل التركيز وظيفة دقة مغزل الماكينة بدلاً من مجموعة التسامح المكونة من إعدادين منفصلين. يتم الانتهاء من طحن فتحات المنافذ على شكل كلية، وفتحات التوقيت، وممرات الصرف، وأنماط مسامير التثبيت بواسطة الأدوات الحية في نفس الدورة.

الكتل المتعددة ومكونات الدوائر المتكاملة

تمثل الكتل المتشعبة الهيدروليكية - وهي أجسام مستطيلة أو أسطوانية تحتوي على تجاويف صمامات متعددة، وممرات متصلة، وفتحات منافذ - أحد أكثر تحديات التشغيل الآلي متعدد العمليات تعقيدًا في المكونات الهيدروليكية. عندما يكون المشعب على شكل دوران أو شبه دوران (مشعبات أسطوانية، موزعات دائرية)، يوفر مركز الطاحونة الدوارة الهيدروليكي الخاص مزايا كبيرة مقارنة بنهج مركز المعالجة التقليدي ذي 5 محاور، وذلك باستخدام مغزل الدوران الدوار للتخشين بكفاءة وإنهاء ميزات OD قبل أن تكمل الأدوات الحية تجويف المنفذ وشبكة المرور. بالنسبة لمزيد من المتشعبات المنشورية، تشتمل بعض تكوينات مركز المعالجة المركبة على برج ذو محور B أو مغزل طحن ثانوي يقترب من الجزء من اتجاهات متعددة، مما يكمل شبكة النقل الكاملة دون تغيير موضع قطعة العمل.

أنظمة الأدوات وعقد العمل لتصنيع الأجزاء الهيدروليكية

إن أداء مركز المعالجة والطحن المركب الهيدروليكي المحدد يكون بنفس جودة الأدوات وأنظمة العمل المستخدمة معه. بالنسبة لتصنيع المكونات الهيدروليكية، يكون اختيار الأدوات مدفوعًا بمزيج من متطلبات الدقة العالية والمواد الصعبة والحاجة إلى موثوقية العملية على مدار فترات الإنتاج الطويلة.

قضبان مملة وحاملات أدوات مضادة للاهتزاز

يؤدي الحفر الداخلي لتجويف البكرة الهيدروليكية وتجويف الأسطوانة بنسب عالية من العمق إلى القطر إلى خلق بيئة متطلبة لأداء قضيب التجويف. تكون قضبان التجويف الطويلة والرفيعة عرضة للاهتزاز - وهو اهتزاز ذاتي الإثارة ينتج سطحًا صدفيًا مميزًا بدلاً من سطح التجويف الأملس المطلوب للختم الهيدروليكي. في مراكز التصنيع المركبة الهيدروليكية المحددة، يتم استخدام قضبان الثقب ذات السيقان من كربيد التنجستن (التي تتمتع بصلابة ثلاثة أضعاف الفولاذ) في التجاويف التي يصل عمقها إلى حوالي 6 × قطر. بالنسبة للتجويف الأعمق، فإن قضبان التجويف النشطة التي تعمل على تخميد الاهتزازات مع مخمدات الكتلة المضبوطة في الساق - باستخدام كتلة قصورية لزجة تمتص طاقة الاهتزاز عند التردد الطبيعي للأداة - تتيح إجراء ثقب دقيق عند نسب L/D تبلغ 10:1 أو أكثر دون ثرثرة.

أنظمة ظرف الدقة وظرف كوليت

دقة العمل تحدد بشكل مباشر تركيز التجويف والنفاذ. بالنسبة لتصنيع المكونات الهيدروليكية، تكون ظرف الطاقة الهيدروليكية أو الهوائية ذات الفكوك الدقيقة الصلبة المؤرضة بقطر المكون المحدد قياسية على المغزل الرئيسي للآلات المركبة الهيدروليكية المحددة. يؤدي طحن الفك (طحن فكي ظرف الظرف في الموقع أثناء تثبيته في ظرف الظرف عند ضغط تثبيت التشغيل) إلى التخلص من الجريان المتأصل في فكي ظرف الظرف القياسي - مما يقلل من إجمالي جريان المؤشر لقطع العمل المثبتة إلى 0.005 مم أو أقل. بالنسبة للمكونات الأصغر مثل البكرات، يُفضل ظرف الطوق ذو الجريان 0.003 مم أو أفضل، مما يوفر دقة إمساك فائقة وتركيزًا مقارنةً بظرف الفك عند هذه الأقطار الأصغر.

حاملات الأدوات الحية وأنظمة البرج VDI/BMT

تعتمد دقة الأدوات المدفوعة المستخدمة في الحفر المتقاطع وطحن المنافذ في المكونات الهيدروليكية بشكل كبير على واجهة البرج وجودة حامل الأداة المدفوعة. تستخدم مراكز المعالجة المركبة الهيدروليكية الحديثة إما واجهات تركيب الأدوات VDI (Verein Deutscher Ingenieure) أو BMT (Base Mount Turret). توفر حاملات الأدوات المُدارة من طراز BMT صلابة أكبر ونفاذًا أقل من مكافئات VDI نظرًا لأن شفة حامل الأداة تستقر مباشرة على وجه البرج بدلاً من التجويف المستدق - وهي ميزة مفيدة عند حفر ثقوب متقاطعة دقيقة في فولاذ الصمام الصلب باستخدام مثاقب كربيد صغيرة القطر حيث يؤدي نفاذ الحفر بشكل مباشر إلى حدوث خطأ في موضع الثقب وكسر الحفر.

ميزات التحكم CNC الأساسية لبرامج المكونات الهيدروليكية

يجب أن تتعامل وحدة التحكم CNC الموجودة في مركز تشغيل وطحن مركب هيدروليكي محدد مع مستوى من تعقيد البرمجة يتجاوز بكثير مخرطة CNC القياسية ذات المحورين. يعد الاستيفاء متعدد المحاور، وتزامن المغزل الفرعي، وإجراءات القياس أثناء العملية من المتطلبات القياسية لبرامج الأجزاء الهيدروليكية.

• الاستيفاء المتزامن متعدد المحاور: تتيح القدرة على استيفاء المحاور X وZ وY وC وB في وقت واحد في كتلة تصنيع واحدة إمكانية تشكيل هندسة المنافذ المعقدة وعمليات الحفر ذات الزوايا المركبة والأسطح المحددة في مسار أداة واحد مستمر بدلاً من سلسلة من الحركات الخطية التقريبية. تعد هذه الإمكانية ضرورية لتقاطعات المنافذ ذات الزاوية المركبة في أجسام الصمامات حيث يجب أن تلتقي ممرات المنافذ عند زوايا محددة في مستويات متعددة.
• نقل الجزء وتزامن المغزل الفرعي: عند نقل قطعة عمل من المغزل الرئيسي إلى المغزل الفرعي، يجب على وحدة التحكم مزامنة كل من سرعات المغزل ومواضعه بدقة قبل الإمساك بها - ثم تنسيق تحرير ظرف الظرف الرئيسي مع تعشيق ظرف المغزل الفرعي لتجنب إسقاط أو تشويه قطعة الشغل. تقوم وحدات التحكم CNC الحديثة بتنفيذ هذا النقل تلقائيًا من تسلسل G-code مبرمج، مع الحفاظ على سرعة المغزل ومحاذاة الطور في أجزاء من الدرجة أثناء حدث النقل.
• القياس أثناء العملية والتحكم التكيفي: تم تجهيز العديد من مراكز المعالجة المركبة الهيدروليكية بأنظمة فحص تعمل باللمس والتي تقيس أقطار التجويف الحرجة، والنفاذ، والمواضع المميزة بين عمليات المعالجة ضمن نفس دورة البرنامج. تقوم وحدة التحكم CNC بمقارنة الأبعاد المقاسة بالقيم الاسمية وتقوم تلقائيًا بضبط إزاحات الأداة للتعويض عن تآكل الأداة أو الانجراف الحراري - مع الحفاظ على أقطار التجويف ضمن حدود التسامح عبر عمليات الإنتاج الطويلة دون تدخل المشغل أو فرز فحص ما بعد التصنيع.
• تنفيذ التعويض الحراري: يقرأ CNC مدخلات مستشعر درجة الحرارة من نقاط المراقبة الهيكلية ويطبق تصحيحات موضع المحور على مستوى التحكم - يتم تحديثه عادةً كل بضع دقائق - لإلغاء تأثيرات الأبعاد للنمو الحراري للماكينة. بالنسبة لتفاوتات التجويف الهيدروليكي في نطاق ±0.005 مم، يمكن أن يعني هذا التعويض النشط الفرق بين عملية قادرة ومستقرة وعملية تتطلب تعديلًا يدويًا مستمرًا للبقاء ضمن التسامح.
• البرمجة المحادثة للميزات الهيدروليكية: تقدم بعض شركات تصنيع الآلات وحدات برمجة محادثة خاصة بالتطبيقات لميزات المكونات الهيدروليكية - دورات تشطيب تجويف التخزين المؤقت، وأنماط الحفر المتقاطع، ودورات طحن سن المنفذ - التي تسمح للمشغلين بتحديد معلمات الميزة (القطر، والعمق، والموضع، وشكل الخيط) في قوائم محادثة عادية بدلاً من كتابة كود G الخام. تعمل هذه الوحدات على تقليل وقت البرمجة وأخطاء البرمجة لعائلات الأجزاء الهيدروليكية القياسية بشكل كبير.

تقييم واختيار مركز تصنيع الطاحونة الهيدروليكية المحددة

يعد الاستثمار في مركز تشغيل وطحن المواد المركبة الهيدروليكي بمثابة التزام رأسمالي كبير. يتطلب الحصول على الاختيار الصحيح تجاوز مواصفات الكتيب إلى عملية تقييم منضبطة تطابق قدرة الماكينة مع متطلبات الإنتاج.

حدد نطاق المكونات الخاص بك أولاً

قبل التعامل مع صانعي الماكينات، قم بتحديد خصائص مجموعات المكونات الهيدروليكية التي تنوي تصنيعها بدقة: الحد الأقصى والحد الأدنى لقطر التجويف، والحد الأقصى لطول الجزء ووزنه، ونسب L/D للتجويف الحرج، والتعقيد الزاوي لأنماط النقل، ومواصفات المواد (حديد الدكتايل، والفولاذ الكربوني، وسبائك الفولاذ، والفولاذ المقاوم للصدأ)، ومتطلبات تشطيب السطح على تجاويف السد، وأحجام الإنتاج. تحدد هذه البيانات الحد الأدنى من المواصفات غير القابلة للتفاوض لكل معلمة رئيسية للآلة - حجم تجويف عمود الدوران، وحركة المحور Y، وسرعة الأداة المدفوعة، وضغط سائل التبريد - وتمنع شراء آلة لا يمكنها معالجة نطاق المكونات المقصود فعليًا.

اطلب إجراء اختبار القطع على أجزائك الفعلية

الطريقة الوحيدة الموثوقة للتحقق من أن مركز تصنيع مركب هيدروليكي محدد سوف يلبي متطلبات التسامح الخاصة بك في الإنتاج هو إجراء اختبار القطع باستخدام مادة المكونات الفعلية والهندسة على الآلة المرشحة. سوف يقوم صانعو الآلات ذوو السمعة الطيبة بتسهيل اختبارات القطع في مراكز العرض التوضيحية الخاصة بهم. قم بإحضار أدوات القطع والإدخالات الخاصة بك إذا كنت قد حددت تفضيلات الأدوات، أو اسمح لمنشئ الماكينة بتحديد الأدوات - ولكن قم بقياس كل بُعد بالغ الأهمية بنفسك باستخدام معدات قياس تمت معايرتها بعد دورة الاختبار. ركز بشكل خاص على أسطوانة التجويف على العمق الكامل، وتركيز التجويف على الميزات المرجعية الخارجية، ودقة موضع الفتحة المتقاطعة، وتشطيب السطح على أقطار تجويف البكرة.

قم بتقييم خبرة الشركة المصنعة في مجال الصناعة الهيدروليكية

ليس لدى جميع صانعي آلات الطاحونة خبرة متساوية في تصنيع المكونات الهيدروليكية. ابحث على وجه التحديد عن شركات البناء التي يمكنها توفير التركيبات المرجعية للعملاء في إنتاج المكونات الهيدروليكية، ومهندسي التطبيقات الذين يفهمون متطلبات التسامح المحددة ومتطلبات التشطيب السطحي لواجهات الغلق الهيدروليكي، والبنية التحتية لدعم ما بعد البيع القادرة على الاستجابة بسرعة لمشكلات المعالجة. غالبًا ما يكون دعم التطبيقات — المساعدة في تطوير إستراتيجية الأدوات المثالية، ومعلمات القطع، وبنية البرنامج للأجزاء الهيدروليكية المحددة لديك — بنفس قيمة الماكينة نفسها في تحقيق منحدر سريع نحو الإنتاج المستقر.

التكلفة الإجمالية للملكية تتجاوز سعر الشراء

إن سعر الشراء لمركز المعالجة والطحن المركب الهيدروليكي هو مجرد عنصر واحد من التكلفة الإجمالية للملكية. عامل في الاستثمار في الأدوات لإعداد الأدوات الأولي، وأنظمة نقل الرقائق وترشيح سائل التبريد ذات الحجم المناسب للمواد التي يتم تصنيعها، ووقت البرمجة لتطوير البرامج الأولى والتحقق من صحتها لكل مجموعة أجزاء، وتكاليف الصيانة الوقائية وقطع الغيار، وقيمة الإنتاجية لتقليل وقت الإعداد، وتقليل العمل قيد التقدم، والقضاء على التعامل بين الماكينات. عند تضمين هذه العوامل، فإن الحالة الاقتصادية لمركز تصنيع مركب محدد جيدًا عبر سير عمل تقليدي متعدد الآلات تكون مقنعة عادةً - خاصة بالنسبة لأي مكون هيدروليكي يتطلب أكثر من إعدادين منفصلين على المعدات التقليدية.

يمثل مركز المعالجة والطحن المركب الهيدروليكي تحولًا أساسيًا في كيفية إنتاج المكونات الهيدروليكية المطلوبة - حيث يتم ضغط سير العمل متعدد الماكينات في دورات إعداد واحدة، والقضاء على الأخطاء الموضعية المتراكمة، وتمكين تشطيب السطح ودقة الأبعاد التي تتطلبها الأنظمة الهيدروليكية عالية الضغط. بالنسبة لأي مصنع ينتج مكونات هيدروليكية بكميات كبيرة مع متطلبات تسامح صارمة، فإن هذه الفئة من الأدوات الآلية ليست ترقية فاخرة ولكنها ضرورة عملية للمنافسة على الجودة والمهلة الزمنية والتكلفة في السوق الذي يستمر في المطالبة بأداء أفضل من كل مكون في الدائرة الهيدروليكية.
