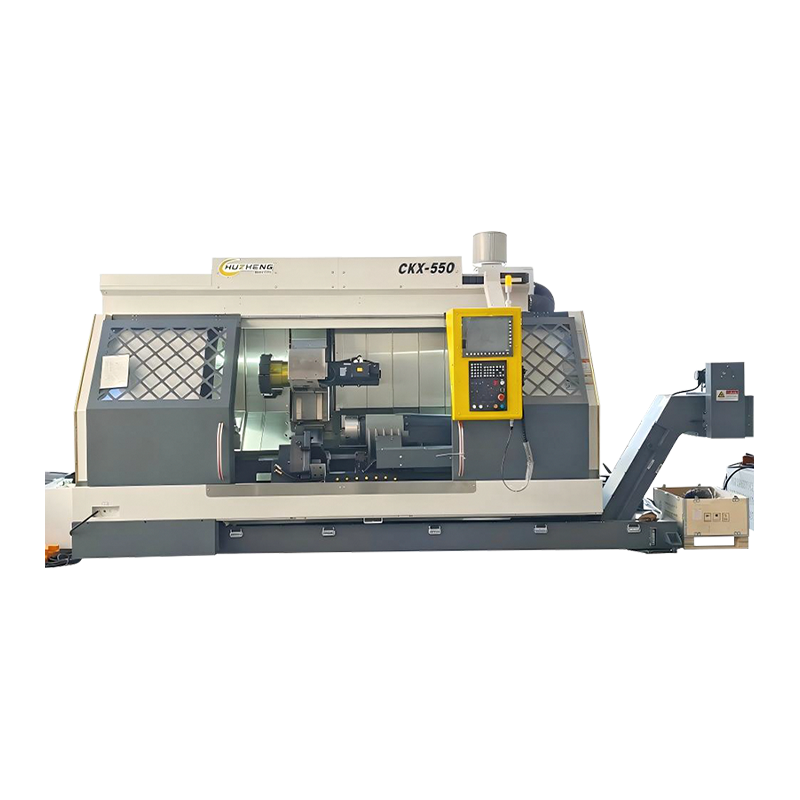

ما هو مركز التصنيع ثنائي المغزل؟
مركز المعالجة ثنائي المغزل عبارة عن أداة آلية CNC مزودة بعمودي دوران مستقلين - كل منهما قادر على حمل أداة القطع وتدويرها - مثبتة على منصة آلة واحدة. على عكس مركز المعالجة القياسي أحادي المغزل حيث يقوم مغزل واحد بإجراء جميع عمليات القطع بالتتابع، فإن مركز المعالجة ذو المغزل المزدوج يسمح بتشكيل قطعتي عمل في وقت واحد، أو يتيح معالجة قطعة عمل واحدة من الجانبين أو باستخدام أداتين مختلفتين في نفس الوقت، اعتمادًا على تكوين الماكينة.
المفهوم واضح ومباشر: إذا أنتج عمود دوران واحد جزءًا واحدًا في كل دورة، فإن عمودين دوران يعملان بالتوازي يمكن أن ينتجا جزأين في نفس الوقت - مما يؤدي إلى مضاعفة الإنتاجية بشكل فعال دون مضاعفة المساحة الأرضية أو المشغلين أو مساحة الماكينة بشكل متناسب. ومن الناحية العملية، تعتمد مكاسب الإنتاجية الفعلية على هندسة الأجزاء، ودرجة قدرة كلا العمودين على العمل في وقت واحد، ومدى دمج الآلة في خلية الإنتاج. ولكن في التطبيقات ذات الحجم الكبير مع عائلات الأجزاء المناسبة، تعد مراكز التصنيع CNC ذات المغزل المزدوج واحدة من أقوى الأدوات المتاحة لتقليل وقت الدورة والتكلفة لكل جزء.
تتوفر الآلات ذات المغزل المزدوج في عدة تكوينات - اتجاهات رأسية وأفقية، وترتيبات مغزل ثابتة ومتحركة بشكل مستقل، وبمستويات مختلفة من تزامن المحاور بين المغزلين. يتناسب كل تكوين مع أنواع الأجزاء المختلفة وسيناريوهات الإنتاج، ولهذا السبب يعد فهم الخيارات بعمق أمرًا ضروريًا قبل اتخاذ قرار الشراء.
كيف يعمل مركز تصنيع المغزل المزدوج
على مستوى الآلة أ مركز التصنيع ثنائي المغزل يعمل على نفس مبادئ CNC الأساسية مثل أي مركز تصنيع قياسي - محاور خطية مدفوعة مؤازرة، ومبدل أدوات، ونظام تبريد، ووحدة تحكم CNC - ولكن مع التعقيد الإضافي المتمثل في إدارة محورين ومسارات العمل والأدوات والحركة المرتبطة بهما في وقت واحد. يجب أن تقوم وحدة التحكم CNC بتنسيق حركات كلا رأسي المغزل بالنسبة لقطع العمل الخاصة بهما والتأكد من أن عمليتي التشغيل لا تتداخلان مع بعضهما البعض جسديًا أو ديناميكيًا.
عملية المغزل المتزامنة والمستقلة
في الوضع المتزامن، ينفذ كلا العمودين مسارات أدوات متطابقة على قطع عمل متطابقة في نفس الوقت - يتحكم برنامج NC واحد في كلا العمودين كصورة معكوسة أو نسخة مباشرة. هذا هو وضع التشغيل الأكثر شيوعًا لإنتاج كميات كبيرة من الأجزاء المتماثلة، مثل مكونات السيارات، أو أجسام الصمامات الهيدروليكية، أو أغلفة المضخات. إن وقت الدورة لكل جزء هو في الأساس نفس وقت الآلة ذات المغزل الواحد، ولكن الإنتاج يتضاعف بسبب اكتمال جزأين في كل دورة.
في الوضع المستقل، يكون لكل مغزل مسار أداة خاص به ويمكنه إجراء عمليات مختلفة تمامًا في وقت واحد. يعد هذا مفيدًا عند معالجة جزء يتطلب إعدادات مختلفة - على سبيل المثال، يقوم Spindle 1 بإجراء عملية طحن خشنة بينما يقوم Spindle 2 بإجراء الحفر النهائي على قطعة العمل الخشنة سابقًا - مما يسمح للماكينة بشكل فعال بالعمل كآلتين في حاوية واحدة. يتطلب التشغيل المستقل وحدة تحكم قادرة على تشغيل برنامجين NC منفصلين تمامًا في نفس الوقت، وهي ميزة متوفرة في أنظمة CNC الحديثة المتطورة مثل وحدات التحكم متعددة القنوات Fanuc وSiemens وMitsubishi.
ترتيبات رأس المغزل
يختلف الترتيب المادي للمغزلين بشكل كبير بين تصميمات الماكينة. في تكوينات المغزل المزدوج ذات الخطوة الثابتة، يتم تثبيت كلا المغزلين على مسافة ثابتة بعيدًا عن نفس صب رأس المغزل، مع مشاركة جميع حركات المحور. هذا هو التصميم الأبسط والأكثر صلابة، وهو مثالي للعائلات ذات الأجزاء ذات المسافات المتسقة بين الميزات. تسمح التصميمات ذات الدرجات المتغيرة بتعديل المسافة بين المغزلين - إما يدويًا أو تحت تحكم CNC - لاستيعاب المسافات بين الأجزاء وتخطيطات التركيبات المختلفة. تقوم بعض مراكز التصنيع باستخدام الحاسب الآلي ذات المغزل المزدوج المتقدمة بتركيب كل عمود دوران على محاور مستقلة تمامًا، مما يمنح كل عمود دوران X وY وZ الخاص به ويتيح عمليات مختلفة تمامًا على الأجزاء الموضوعة في أي مكان داخل مظاريف العمل الخاصة بها.
مراكز المعالجة العمودية ذات المغزل المزدوج مقابل مراكز المعالجة الأفقية
مثلما تأتي مراكز المعالجة ذات المغزل الواحد في تكوينات رأسية (VMC) وأفقية (HMC)، تتوفر الآلات ذات المغزل المزدوج في كلا الاتجاهين - ويحمل الاختيار بينهما نفس الآثار المترتبة على الآلات ذات المغزل الواحد، والتي يتم تضخيمها من خلال التعقيد الإضافي المتمثل في وجود مغزلين.
مراكز التصنيع العمودية ذات المغزل المزدوج
في مركز المعالجة العمودي ثنائي المغزل، كلا المغزلين يشيران إلى الأسفل ويتم تثبيت قطع العمل على طاولة أفقية بالأسفل. يعد هذا التكوين أمرًا بديهيًا للمشغلين المطلعين على أجهزة VMC التقليدية، وهو مناسب تمامًا للأجزاء المسطحة أو المنشورية التي تحتاج فقط إلى المعالجة من الوجه العلوي. عادة ما يتم ترتيب المغزلين جنبًا إلى جنب على طول المحور السيني، ويكون ترتيب الخطوة الثابتة هو الأكثر شيوعًا. يعد إخلاء الرقاقة أقل ملاءمة من التكوينات الأفقية نظرًا لسقوط الرقاقات على قطعة العمل والتركيب، مما يتطلب مزيدًا من الاهتمام لاتجاه سائل التبريد وتصميم التركيب لمنع تعبئة الرقاقة في المناطق الحرجة.
مراكز التصنيع الأفقية ذات المغزل المزدوج
يقوم مركز المعالجة الأفقي ذو المغزل المزدوج بوضع كلا المغزلين أفقيًا، مع الإشارة إلى قطع العمل المثبتة على أسطح المنصات العمودية. يتمتع الاتجاه الأفقي بميزة سقوط الرقاقة بشكل طبيعي - حيث تعمل الجاذبية على سحب الرقاقات بعيدًا عن منطقة القطع وإلى الأسفل داخل ناقل الرقاقة - وهو أمر مهم بشكل خاص في الإنتاج بكميات كبيرة حيث تكون أوقات الدورات قصيرة وتؤثر إدارة الرقاقة بشكل مباشر على جودة السطح وعمر الأداة. الآلات الأفقية ذات المغزل المزدوج هي التكوين السائد في تصنيع مجموعة نقل الحركة في السيارات، حيث يتم إنتاج كتل المحرك ورؤوس الأسطوانات وعلب ناقل الحركة والمكونات المماثلة بكميات كبيرة للغاية مع تفاوتات مشددة.
مكاسب الإنتاجية الحقيقية: ما تحصل عليه بالفعل
إن مضاعفة الإنتاج نظريا من مركز تصنيع ذو مغزلين تبدو مقنعة، ولكن مكاسب الإنتاجية في العالم الحقيقي تعتمد بشكل كبير على كيفية تطبيق الآلة وبرمجتها وتكاملها. فيما يلي تفصيل صادق للمصدر الذي تأتي منه المكاسب وأين توجد القيود.
وقت الدورة والإنتاجية
عندما يتم تشغيل كلا المغزلين بشكل متزامن تمامًا على أجزاء متطابقة، فإن وقت القطع الإنتاجي يكون مطابقًا لآلة ذات مغزل واحد. ويكمن الكسب في الإنتاجية فقط - حيث يتم إكمال جزأين في كل دورة بدلاً من جزء واحد، وبالتالي يتضاعف عدد الأجزاء المنتجة في كل نوبة عمل بينما يظل وقت تشغيل الماكينة كما هو. بالنسبة للجزء الذي يستغرق دورة مدته 4 دقائق، تنتج الآلة ذات المغزل الواحد 15 جزءًا في الساعة. تنتج نفس الدورة في الماكينة ذات المغزل المزدوج 30 جزءًا في الساعة من نفس المساحة الأرضية وبنفس اهتمام المشغل.
تقليل الوقت غير الإنتاجي
وبعيدًا عن وقت الدورة الخام، تعمل مراكز المعالجة ذات المغزل المزدوج على تقليل نسبة الوقت غير الإنتاجي - الإعداد، والتحميل، والتفريغ، والفحص - مقارنة بعدد الأجزاء المنتجة. يستغرق تحميل قطعتي عمل في التركيب المزدوج وقتًا أطول بشكل طفيف فقط من تحميل قطعة واحدة، وبالتالي فإن وقت التحميل لكل جزء ينخفض إلى النصف تقريبًا. يتم استهلاك تغييرات الأدوات، ودورات الفحص، وتغييرات المنصات بالمثل عبر جزأين بدلاً من جزء واحد، مما يؤدي إلى تحسين الفعالية الإجمالية للمعدات (OEE) بشكل ملحوظ في البيئات ذات الحجم العالي والمتوسط إلى العالي.
حيث تكون المكاسب محدودة
ليست كل العمليات تستفيد على قدم المساواة. إذا أنهى أحد المغزلين تشغيله بشكل أسرع بكثير من الآخر - بسبب اختلاف أعماق القطع، أو تعقيد الميزات، أو طول مسار الأداة - فإن المغزل الأسرع يظل خاملاً في انتظار اكتمال الآخر قبل انتهاء الدورة وتفريغ الأجزاء. تعمل مشكلة "الدورة غير المتوازنة" هذه على تقليل كسب الإنتاجية الفعال إلى أقل من 2x النظري. يتطلب تحقيق دورات متوازنة تخطيطًا دقيقًا للعملية، وفي بعض الأحيان إعادة توزيع الميزات بين المغزلين أو ضبط معلمات القطع لمساواة أوقات الدورات. بالنسبة للأجزاء ذات توزيعات الميزات غير المتماثلة إلى حد كبير، قد تكون فائدة المعالجة ذات المغزل المزدوج محدودة ما لم تدعم الآلة التشغيل المستقل تمامًا.
الصناعات والتطبيقات التي تتفوق فيها الآلات ذات المغزل المزدوج
لا تعد مراكز المعالجة ذات المغزل المزدوج حلاً عالميًا - فهي تقدم القيمة الأكبر في سيناريوهات إنتاج محددة. فيما يلي الصناعات وأنواع الأجزاء التي تُظهر باستمرار عائدًا قويًا على الاستثمار:
- مكونات مجموعة نقل الحركة في السيارات: إن كتل المحرك، ورؤوس الأسطوانات، وأغطية محامل العمود المرفقي، وقضبان التوصيل، وأغطية ناقل الحركة، والحالات التفاضلية كلها أجزاء كبيرة الحجم ومتسقة هندسيًا مثالية لمعالجة المغزل المزدوج المتزامن. يعتمد كبار الموردين من المستوى 1 وخطوط تصنيع OEM بشكل كبير على مراكز المعالجة الأفقية ذات المغزل المزدوج لهذه المكونات.
- الهيدروليكية والنيوماتيكية: عادةً ما تكون أجسام الصمامات، والكتل المتشعبة، وأغطية نهاية الأسطوانة، وأغطية المضخات عبارة عن أجزاء منشورية يتم تصنيعها بأحجام متوسطة إلى عالية ذات أشكال هندسية متسقة - وهي تطابق مثالي لمركبات VMC ثنائية المغزل مع أتمتة المنصات.
- مكونات الأجهزة الطبية: غالبًا ما تكون مكونات زرع العظام، وأجسام الأدوات الجراحية، وأغطية الأجهزة القابلة للزرع، أجزاء صغيرة ودقيقة يتم إنتاجها بكميات معتدلة من التيتانيوم أو الفولاذ المقاوم للصدأ. تعمل المعالجة ذات المغزل المزدوج على تقليل التكلفة لكل جزء بشكل كبير في هذه التطبيقات عالية القيمة والحساسة للتكلفة.
- المكونات الهيكلية الفضائية: تستفيد الأقواس والتجهيزات والأضلاع ومكونات التثبيت المنتجة من الألومنيوم أو التيتانيوم من معالجة المغزل المزدوج عندما تكون الأحجام السنوية كافية لتبرير التثبيت المخصص لكلا المغزلين.
- حاويات الالكترونيات الاستهلاكية: يتم إنتاج علب الألومنيوم، والمشتتات الحرارية، والإطارات الهيكلية للمنتجات الإلكترونية بكميات كبيرة جدًا بهندسة متسقة، مما يجعلها مناسبة تمامًا لمركبات VMC ثنائية المغزل المدمجة في خطوط الإنتاج الآلية.
- تجهيز العقود العامة: تستفيد محلات العمل التي تنتج طلبات متكررة من نفس عائلة الأجزاء من الآلات ذات المغزل المزدوج عندما يمكن تشغيل مجموعة أساسية من الأجزاء بشكل متسق بما يكفي لتبرير الاستثمار في التركيبات المطلوبة للإنتاج المزدوج.
المواصفات الأساسية التي يجب مقارنتها عند تقييم مراكز المعالجة ذات المغزل المزدوج
عند مقارنة مراكز التصنيع CNC ذات المغزل المزدوج من مختلف الشركات المصنعة، تحدد مجموعة قياسية من المواصفات الأداء والقدرة والملاءمة لتطبيقك. إليك ما تعنيه كل مواصفات من الناحية العملية:
| المواصفات | ما الذي تبحث عنه | النطاق النموذجي |
| سرعة المغزل | مطابقة لمواد قطعة العمل — سرعة عالية للألمنيوم، ومتوسطة للصلب | 6,000 – 30,000 دورة في الدقيقة |
| قوة المغزل (كل) | تأكد من أن كل عمود دوران لديه طاقة كافية لإجراء أثقل عمليات القطع | 7.5 – 37 كيلو واط لكل مغزل |
| الملعب المغزل (المسافة المركزية) | ثابتة أو متغيرة؛ يجب أن تستوعب الجزء الخاص بك وتباعد التركيبات | 200 – 800 ملم (ثابت أو قابل للتعديل) |
| محور السفر (X/Y/Z) | تأكد من أن إجمالي السفر يغطي مظروف العمل المشترك لكلا المغزلين | 600–2000 مم (X)، 500–800 مم (Y/Z) |
| سعة مجلة الأداة | المجلات المشتركة أو المستقلة. تؤثر السعة الإجمالية على المرونة | 24 - 120 أداة (مشتركة أو منقسمة) |
| دقة تحديد المواقع | ضروري للأجزاء ذات التسامح المحكم - تحقق من أن كلا المغزلين يلبيان المواصفات | ±0.002 – ±0.005 ملم |
| تحكم CNC | يجب أن يدعم التشغيل متعدد القنوات للتحكم المستقل في المغزل | فانوك 31i، سيمنز 840D، ميتسوبيشي M800 |
| نظام البليت | يعمل مبدل البليت المتكامل على مضاعفة الإنتاجية في عمليات إطفاء الأنوار | 2-pallet APC إلى FMS متعدد المنصات |
اعتبارات الأدوات والتثبيت للتصنيع ثنائي المغزل
تعد متطلبات الأدوات والتثبيت لمركز المعالجة ثنائي المغزل أكثر تعقيدًا من الماكينة ذات المغزل الواحد، والتقليل من تقدير هذا الاستثمار هو خطأ شائع يؤخر استرداد الماكينة نفسها.
مجموعات الأدوات المتطابقة
عند التشغيل في الوضع المتزامن، يقوم كلا العمودين بتنفيذ نفس مسارات الأداة باستخدام نفس الأدوات. للحصول على تناسق الأبعاد بين الجزأين، يجب أن تكون أدوات القطع في كل عمود متطابقة - نفس درجات الإدخال، ونفس هندسة الأداة، ونفس تسامح الجريان، ومن الناحية المثالية نفس مرحلة حياة الأداة. ستنتج الأداة البالية في Spindle 1 والأداة الجديدة في Spindle 2 أجزاء ذات تشطيبات سطحية مختلفة ونتائج أبعاد مختلفة. تعد الإدارة المنضبطة للأداة، بما في ذلك استبدال الأداة المقترنة والاستخدام المتسق لجهاز الضبط المسبق، أمرًا ضروريًا للحفاظ على جودة الجزء في إنتاج عمود الدوران المزدوج.
تركيبات مزدوجة وتصميم البليت
يتطلب تشغيل جزأين في وقت واحد مجموعتين من العمل - إما تركيبتين مستقلتين على منصة نقالة واحدة، أو منصتين منفصلتين محملتين في نظام تغيير منصة التحميل. يجب أن يحدد تصميم التركيبات بدقة كل قطعة عمل في التباعد الصحيح لتتناسب مع خطوة المغزل، ويمسك الأجزاء بشكل صارم ضد قوى القطع من كلا المغزلين في وقت واحد، ويسمح بالتحميل والتفريغ السهل والمتكرر. تُستخدم أنظمة التركيبات المعيارية من الموردين مثل Schunk، أو Lang، أو Vischer & Bolli، أو Jergens بشكل شائع لأنها تسمح بالتكيف السريع مع عائلات الأجزاء المختلفة دون بناء تركيبات مخصصة من الصفر لكل وظيفة.
مجلات الأدوات المشتركة مقابل المجلات المستقلة
تشترك بعض مراكز المعالجة ذات المغزل المزدوج في مخزن أدوات واحد بين كلا المغزلين، حيث يكون مبدل الأدوات مسؤولاً عن توجيه الأدوات إلى المغزل الصحيح. يعمل هذا على تبسيط أجهزة المجلة ولكن يمكن أن يؤدي إلى اختناقات أثناء تغيير الأداة إذا احتاج كلا العمودين إلى تغيير الأدوات في وقت واحد. تعمل الآلات ذات المجلات المستقلة - واحدة لكل عمود دوران - على إزالة هذا القيد وتسمح بتغييرات غير متزامنة تمامًا للأداة، وهو أمر مهم بشكل خاص في وضع التشغيل المستقل حيث قد يكون المغزلان في نقاط مختلفة في البرامج الخاصة بهما.
تحليل التكلفة: هل يستحق مركز المعالجة ثنائي المغزل الاستثمار؟
عادةً ما يكلف مركز التصنيع باستخدام الحاسب الآلي ثنائي المغزل ما بين 30 إلى 70٪ أكثر من الماكينة ذات المغزل الواحد المماثلة، اعتمادًا على التكوين واستقلال المغزل وتكامل الأتمتة. يجب أن يرتكز مبرر هذه العلاوة على تحليل واقعي لمتطلبات الإنتاج لديك، وليس فقط مضاعف الإنتاجية النظري.
- عتبة الحجم: إن الاستثمار في التركيبات ووقت البرمجة وهندسة العمليات المطلوبة لتشغيل الأجزاء من طابقين يؤتي ثماره فقط فوق حجم سنوي معين. كمبدأ توجيهي تقريبي، فإن الأجزاء التي تعمل بأقل من 500 إلى 1000 قطعة سنويًا قد لا تحقق وفورات كافية لتبرير التعقيد الإضافي. تعتبر الأجزاء كبيرة الحجم التي تعمل بعشرات الآلاف من القطع سنويًا من المرشحين الأقوياء.
- توفير المساحة الأرضية: آلة واحدة ذات عمود دوران مزدوج تنتج 30 جزءًا في الساعة تشغل مساحة أرضية أقل بكثير من آلتين ذات عمود دوران واحد تنتجان نفس الإنتاج. وفي المنشآت التي تكون فيها المساحة الأرضية عائقًا، فإن هذا وحده يمكن أن يبرر الاستثمار.
- تخفيض العمالة: يمكن لمشغل واحد إدارة آلة واحدة مزدوجة المغزل بدلاً من الإشراف على آلتين منفصلتين، مما يقلل بشكل مباشر من تكلفة العمالة لكل جزء ويحرر المشغلين من أنشطة القيمة المضافة.
- كفاءة الطاقة: يستهلك تشغيل آلة واحدة ذات عمود دوران مزدوج طاقة إجمالية أقل من تشغيل آلتين ذات عمود دوران واحد بإنتاج مكافئ نظرًا لمشاركة بدء تشغيل المغزل ومضخات التبريد وناقلات الرقائق وأنظمة التحكم.
- فترة الاسترداد: بالنسبة للتطبيقات المتطابقة بشكل جيد، تكون فترات الاسترداد التي تتراوح من 18 إلى 36 شهرًا واقعية عندما تعمل الماكينة نوبتين أو ثلاث نوبات في اليوم. يمكن أن يؤدي ضعف المطابقة بين أجزاء الآلة، أو الاستخدام المنخفض، أو التغيير المتكرر للوظائف إلى دفع الاسترداد إلى ما هو أبعد من خمس سنوات.
أبرز الشركات المصنعة لمراكز التصنيع ذات المغزل المزدوج
اكتسب العديد من صانعي الأدوات الآلية سمعة طيبة في سوق مراكز المعالجة ذات المغزل المزدوج، ولكل منها نقاط قوة مميزة من حيث خيارات التكوين ومستويات الدقة والصناعات المستهدفة. عند تقييم الموردين، لا تأخذ في الاعتبار مواصفات الماكينة فحسب، بل أيضًا مدى توفر الدعم الهندسي للتطبيقات وقطع الغيار والخدمة المحلية.
- مجموعة تشيرون (ألمانيا): متخصصة في مراكز المعالجة العمودية ذات المغزل المزدوج عالية السرعة مع تكوينات ثابتة ومتغيرة، وتستخدم على نطاق واسع في تطبيقات السيارات والتطبيقات الطبية. معروف بأوقات تغيير الأدوات السريعة جدًا والدقة العالية.
- مازاك (اليابان/الولايات المتحدة الأمريكية): توفر تكوينات عمود دوران مزدوج عبر سلسلة VARIAXIS وHCN، مع قدرة CNC قوية متعددة القنوات وخيارات أتمتة المنصات لأنظمة التصنيع المرنة.
- ماكينو (اليابان): تعتبر مراكز المعالجة الأفقية من السلسلة a مع خيارات المغزل المزدوج بمثابة آلات قياسية لتصنيع مجموعة نقل الحركة في السيارات، وهي معروفة بالصلابة والاستقرار الحراري والدقة.
- أنظمة جروب (ألمانيا/الولايات المتحدة الأمريكية): تنتج مراكز تصنيع ذات محاور دوران مزدوجة و4 و5 محاور متخصصة للغاية لمجموعة نقل الحركة ومكونات الطيران الهيكلية، مع التكامل العميق في أنظمة خطوط النقل الآلية.
- براذر إندستريز (اليابان): تشتهر مراكز النقر ذات المغزل المزدوج وVMCs المدمجة من سلسلة Speedio بتصنيع الأجزاء الصغيرة عالية السرعة في مجال الإلكترونيات وتصنيع المكونات الدقيقة.
- دوسان (كوريا الجنوبية): تقدم مراكز تصنيع أفقية مزدوجة المغزل في سلسلتي DNM وDCM، مما يوفر خيارًا تنافسيًا من حيث التكلفة لتطبيقات السيارات متوسطة الحجم والتطبيقات الصناعية العامة.
